、產品型式
 ZQ型減速機共有九種裝配型式見圖1，輸入軸伸為圓錐形，輸出軸端型式有圓柱型軸伸(z型)、齒輪型軸伸(CA型)以及歐氏(十字滑塊)聯軸器型軸伸(F型)。

二、產品型號

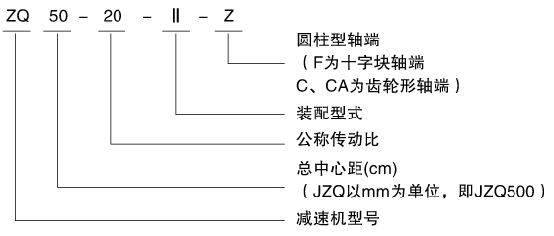

標記示例：ZQ型減速機總中心距為50cm，遭比i=40.17，第Ⅱ種裝配型式，輸出軸為CA齒輪型，標記為：減速機ZQ 50-40-Ⅱ-CA
三、產品參數
1）中心距：以總中心距為名義中心距，見表1

傳動比  見表2

四、外形、軸端和安裝尺寸

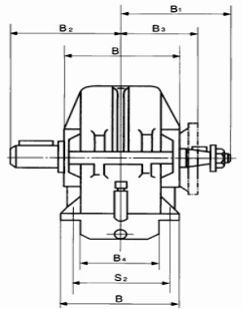

ZQ型減速機的外形、軸伸和安裝尺寸示例圖及參數表

                   高速軸                                                                                  Z型低速

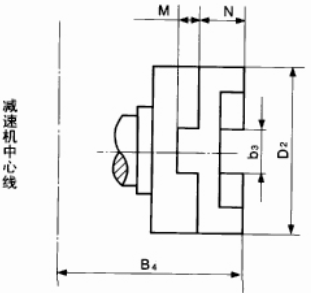

F型低速軸    說明：若沒有特別要求，產品出廠時不帶F型十字滑塊。

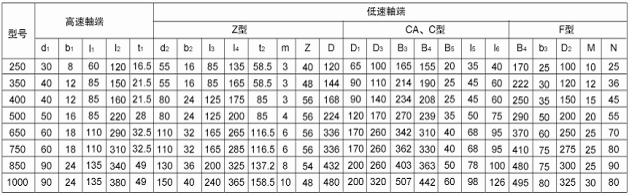

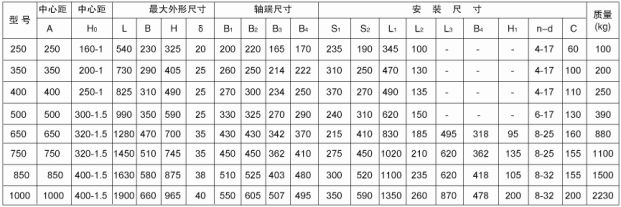

ZQ型減速機的外形、軸端和安裝尺寸表格

五、JZQ、ZQ出軸鍵槽

六、產品說明
ZQ（JZQ)型減速機主要用于起重、礦山、通用化工、紡織、輕工等行業，其適用條件如下：
1）減速機齒輪傳動圓周速度不大于10米/秒2）減速機高速軸的轉速不大于1500轉/分3）減速機用于正反兩向運轉。4）減速機工作環境溫度為-40℃到+40℃5）減速機有九種傳動比、九種配置型式和三種低速軸軸端型式
