WHX蝸輪減速機產品特點JB2318-79
本系列減速機符合部頒標準JB2318—79，圓弧圓柱蝸桿傳動，也稱為曲紋面圓柱蝸桿傳動，齒形為凸凹面共軛的型式，其中蝸桿為凹面，蝸輪為凸面，蝸桿齒廓為圓弧形，代號為ZC蝸桿。
本產品具有承載能力大，傳動效率高，輸出扭矩大，工作平穩，壽命長，體積小等特點，廣泛應用于冶金、礦山、起重、化工、建筑等行業，其工作環境為—40℃～+40℃。輸入軸轉數不大于1500轉/分，高速軸可正反運轉。
WHX蝸輪減速機型號說明及標記示例JB2318—79
種類
1、本機結構為單級，包括以下四種：
（1） WHT 通用型
（2） WHX 蝸桿在下型
（3） WHS 蝸桿在上型
（4） WHC 蝸桿在側型
2、中心矩A mm
本系列規定為42、65、80、100、120、125、150、160、180、200、210、250、280、300、320、360、400、420、450、500共十三種。
3、公稱傳動比
本系列為8、10、12.5、16、20、25、31.5、40、50共九種。
4、裝配形式
用羅馬數字Ⅰ、Ⅱ、Ⅲ……表示，帶風扇的在后面加“F”
標記示例：

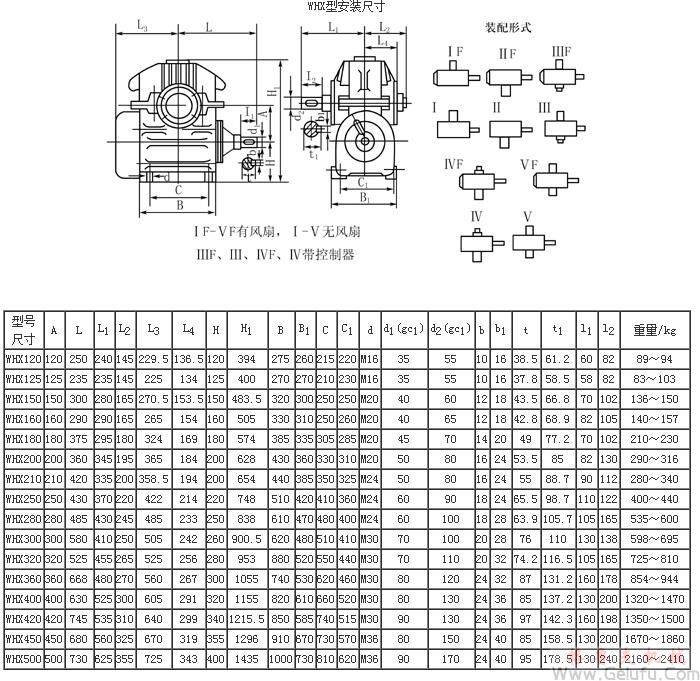

WHX120、WHX125、WHX150、WHX160、WHX180、WHX200、WHX210、WHX250、WHX280、WHX300、WHX320、WHX360、WHX400、WHX420、WHX450、WHX500型圓弧圓柱蝸桿減速機外形尺寸JB2318—79
WHT、WHX、WHS、WHC型圓弧圓柱蝸桿減速機輸入功率JB2318—79
WHT、WHX、WHS、WHC型圓弧圓柱蝸桿減速機輸出轉矩JB2318—79
