格魯夫溫馨提醒:您如需要CAD圖紙或3D模型請聯系格魯夫在線客服或者在咨詢反饋欄目留下您的信息和所需要的具體型號,我們會及時發送給您!

減速馬達技術

RXF97減速機安裝尺寸圖

shockcare.cn 格魯夫機械 2020-02-07 10:15:52  點擊:

RXF97減速機產品簡介及適用范圍

1.高度模塊化設計:機以方便地配用各種型式的電動機或采用其它動力輸入。同種機型可配用多種功率的電動機。容易穿刺各機型間組合聯接。
2.傳動比:劃分細,范圍廣。組合機型可以形成很大的傳動比,即輸出極低的轉速。
3.安裝形式:安裝位置不受限制。
4.強度高、體積?。合潴w采用高強度鑄鐵。齒輪及齒輪軸采用氣體滲碳淬火精磨工藝,因而單位體積承載能力高。
5.使用壽命長:在正確選型(包括選用適當?shù)氖褂孟禂?shù))和正常使用維護的條件下,減速機(除易損件外)的主要零部件壽命一般不低于20000小時。易損件包括潤滑油、油封以及軸承。
6.噪聲低:減速機主要零部件都經過精密加工,并通過精心組裝和測試因而減速機噪聲較低。
7.效率高:?jiǎn)我托什坏陀?5%。
8.可承受較大的徑向載荷。
9.可承受不大于徑向力10%的軸向載荷。
二、適用范圍
本減速電機適合在環境溫度-10℃到+40℃條件下運行,海拔高度可達1000米。
可用于正反轉。
無行業限制。
在其它條件下使用時請與技術部聯系。
GRXF系列斜齒輪減速電機的安裝圖例
各種安裝形式定義為:
M1-電機水平放置;減速機底腳(GR,GRX型)或底部(GRF、GRXF)朝下。
M2-電機居下。
M3-電機水平放置;減速機底腳(GR,GRX型)或底部(GRF、GRXF型)朝上。
M4-電機居上。
M5-電機水平放置;當減速機在M1安裝位置時,從電機方向年,減速機的左面旋轉到下方位置。
M6-電機水平放置;當減速機在M1安裝位置時,從電機方向看,減速機的左面旋轉到上方位置。
GR系列斜齒輪減速電機的安裝圖例
GRXF97減速機-GRXF97斜齒輪減速電機安裝示例圖

GRX57-GR107斜齒輪減速電機安裝形式示例圖

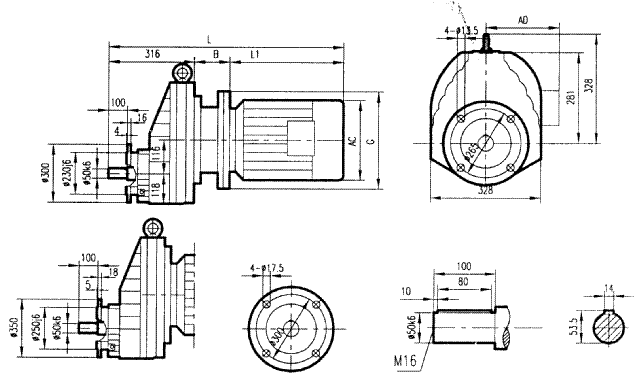

GRXF97斜齒輪減速機安裝結構尺寸

GRXF97系列斜齒輪減速電機安裝結構尺寸

GRXF97減速機安裝結構尺寸





電機機座號
132S
132M
160M
160L
180M
180L
200
AC
275
275
330
330
380
380
420
AD
210
210
255
255
280
280
305
B
92
92
125
125
125
125
152
G
300
300
350
350
350
350
400
L1
390
430
505
560
590
630
660
L
798
838
946
1001
1031
1071
1128
