齒輪減速機

PR模塊式齒輪減速機稱傳動比與型號

shockcare.cn 格魯夫機械 2015-05-11 18:01:01  點擊:
                P、PV系列減速機的公稱傳動比應符合表3的規定。
    表3  P、PV系列減速機的公稱傳動比
    7.1
    8
    9
    10
    11.2
    12.5
    14
    16
    18
    20
    22.4
    25
    28
    31.5
    35.5
    40
    45
    50
    56
    63
    71
    80
    90
    100
    112
    125
    140
    160
    180
    200
    224
    250
    280
    315
    355
    400
    450
    500
                R、RV系列減速機的公稱傳動比應符合表4的規定。
    表4   R、RV系列減速機的公稱傳動比
    5
    5.6
    6.3
    7.1
    8
    9
    10
    11.2
    12.5
    14
    16
    18
    20
    22.4
    25
    28
    31.5
    35.5
    40
    45
    50
    56
    63
    71
    80
    90
    100
    112
    125
    140
    160
    180
    200
    224
    250
    280
    315
    355
    400
                減速機冷卻方式
                減速機冷卻方式代號按表5規定。
    A
    B
    C
    D
                減速機輸出軸的旋向
           減速機輸出旋向(按面對輸出軸看)代號按表6規定。
    雙向:主旋向為順時針
    R
    L
    T
    TR
    TL

            減速機實際傳動比
           本標準的大多數規格減速機對應于一種公稱傳動比都有兩種不同的實際傳動比,第1種實際傳動比代號a表示(代號中可以省略),第2種實際傳動比代號b表示。
                型號標記

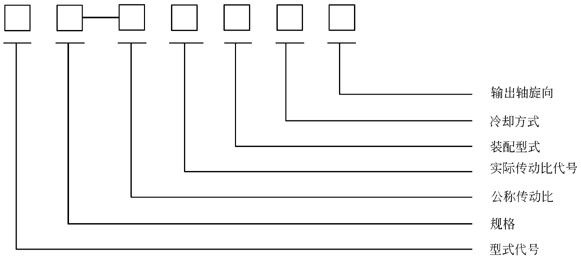

           減速機型號表示方法如下:
    PR模塊式齒輪減速器
    標記示例:
    三級帶底座空心軸型圓柱齒輪傳動,收縮盤聯接,規格12,公稱傳動比為45,第2種實際傳動比,第Ⅱ種裝配型式,風扇冷卻輸出旋向為順時針減速機,其標記為:
