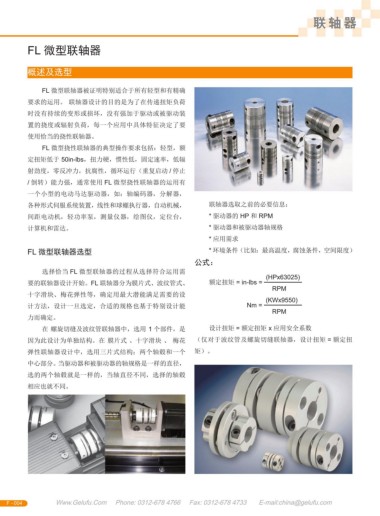

聯 軸 器
FL 微型聯軸器
概述及選型
FL 微型聯軸器被證明特別適合于所有輕型和有精確
要求的運用。 聯軸器設計的目的是為了在傳遞扭矩負荷
時沒有持續的變形或損壞，沒有強加于驅動或被驅動裝
置的撓度或輻射負荷，每一個應用中具體特征決定了要
使用恰當?shù)膿闲月?lián)軸器。
FL 微型撓性聯軸器的典型操作要求包括：輕型，額
定扭矩低于 50in-lbs，扭力硬，慣性低，固定速率，低輻
射勁度，零反沖力，抗腐性，循環運行（重復啟動 / 停止
/ 倒轉）能力強，通常使用 FL 微型撓性聯軸器的運用有
一個小型的電動馬達驅動器，如：軸編碼器，分解器，
各種形式伺服系統裝置，線性和球螺執行器，自動機械， 聯軸器選取之前的必要信息：
間距電動機，輕功率泵，測量?jī)x器，繪圖儀，定位臺， * 驅動器的 HP 和 RPM
計算機和雷達。 * 驅動器和被驅動器軸規格
* 應用需求
FL 微型聯軸器選型 * 環境條件（比如：最高溫度，腐蝕條件，空間限度）
公式：
選擇恰當 FL 微型聯軸器的過程從選擇符合運用需 (HPx63025)
要的聯軸器設計開始。FL 聯軸器分為膜片式、波紋管式、 額定扭矩 = in-lbs =
RPM
十字滑塊、梅花彈性等，確定用最大潛能滿足需要的設 (KWx9550)
計方法，設計一旦選定，合適的規格也基于特別設計能 Nm =
RPM
力而確定。
在 螺旋切縫及波紋管聯軸器中，選用 1 個部件，是 設計扭矩 = 額定扭矩 x 應用安全系數
因?yàn)榇嗽O(shè)計為單獨結構。在 膜片式 、十字滑塊 、 梅花 （僅對于波紋管及螺旋切縫聯軸器，設計扭矩 = 額定扭
彈性聯軸器設計中，選用三片式結構；兩個軸轂和一個 矩）。
中心部分。當驅動器和被驅動器的軸規格是一樣的直徑，
選的兩個軸轂就是一樣的，當軸直徑不同，選擇的軸轂
相應也就不同。
