P. 21

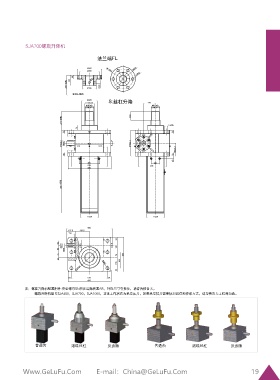

SJA700螺旋升降機
法蘭端FL
?355 ?280
?280 M110x6
6-?38
55 ?25
290+行程 150 ?195 M20
箱體上端面
?225
Tr140x20 S:絲杠升降 170
M110x6 M110x6
(外螺紋NF) (外螺紋NF)
270+行程 130
70 6-?45
52 52
?170
376±0.4 ?60h7 110 17.5 405 57.5 376±0.4 64
188±0.2
?210
52 52
35
305 120
520 395
620
320 +行程
250 250
660
127.5 202.5
110
50
69 ?60h7 ?170
96 18N9 165
74 74 495
40 230
156
6-?45
M310x6 50
50 520 50
620
注：螺旋升降機配置附件:安全螺母SN和反齒隙裝置AB，外形尺寸有變化，請咨詢格魯夫。
螺旋升降機型號SJA450，SJA700，SJA1000，正常工作狀態為承受壓力，如果承受拉力需要核對載荷和安裝方式，請與格魯夫工程師溝通。
普通齒 滾珠絲杠 反齒隙 普通齒 滾珠絲杠 反齒隙
