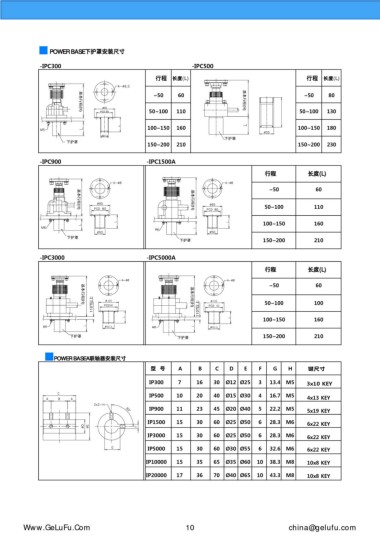

POWER BASE下護罩安裝尺寸

-IPC300 -IPC500

行程 長度(L) 行程 長度(L)

~50 60 基本行程(H) ~50 80

50~100 110 50~100 130
基本行程(H)
100~150 160 L 100~150 180

下護罩
下護罩
150~200 210 150~200 230
-IPC900 -IPC1500A
行程 長度(L)

~ 5 0 6 0

50~100 110
基本行程(H)
基本行程(H)
100~150 160
L L
L
下護罩
下護罩 150~200 210

-IPC3000 -IPC5000A
行程 長度(L)

~ 5 0 6 0

110T以上 105 90 基本行程(H) 110T以上 105 90 50~100 100
基本行程(H)
100~150 160
L L
L L
60.5 60.5
下護罩 下護罩 150~200 210
■
POWER BASEA聯軸器安裝尺寸
型 號 A B C D E F G H 鍵尺寸
IP300 7 16 30 ?12 ?25 3 13.4 M5 3x10 KEY

IP500 10 20 40 ?15 ?30 4 16.7 M5 4x13 KEY
IP900 11 23 45 ?20 ?40 5 22.2 M5 5x19 KEY

IP1500 15 30 60 ?25 ?50 6 28.3 M6 6x22 KEY

IP3000 15 30 60 ?25 ?50 6 28.3 M6 6x22 KEY
IP5000 15 30 60 ?30 ?55 6 32.6 M6 6x22 KEY

IP10000 15 35 65 ?35 ?60 10 38.3 M8 10x8 KEY
IP20000 17 36 70 ?40 ?65 10 43.3 M8 10x8 KEY
