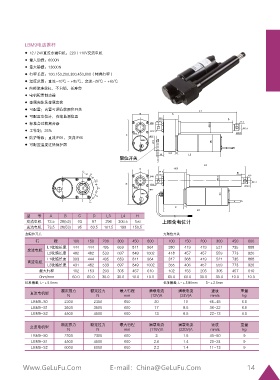

LBM9電動推桿
◆ 12 / 24V直流永磁電機：220 / 110V交流電機
◆ 最大動載：6000N
◆ 最大靜載：13600N
◆ 行程長度：100,150,200,300,450,600（特殊行程）
◆ 溫度范圍：直流-40℃ - +85℃，交流-26℃ - +65℃
◆ 內部滾珠絲杠，不自鎖，長壽命
◆ 電機配置制動器
◆ 金屬殼體及金屬齒輪
◆ 可配置：內置可調凸輪限位開關 L1
76 A
◆ 可配置電位計，在線監測位置 24.5 B
◆ 標準含過載離合器 ?48 14 15.5 11.5
?50.8
◆ 工作制：25% ?13.1 ?13.1
?26 ?28.6
H ?72
◆ 防護等級：直流IP66， 交流IP65
?68 ?72 ?D
◆ 可配置溫度過熱保護器
55.5 9
35 L3
限位開關
L2
76 115.5
$ 24.5 B
30° $ 14 15.5 11.5
?48
30° ?50.8
$ ?13.1
30° H ?13.1 ?28.6
?26
$
?72
30°
?68 ?D
$
30°
$
C 9
L4
型 號 A B C D L3 L4 H
交流電機 73.5 28(53) 93 87 296 306.5 156 上圖含電位計
直流電機 73.5 28(53) 95 63.5 161.5 199 150.5
含限位開關 無限位開關
行 程 100 150 200 300 450 600 100 150 200 300 450 600
L1收縮長度 444 444 495 659 811 964 380 419 419 521 735 888
交流電機
L2收縮長度 482 482 533 697 849 1002 418 457 457 559 773 926
L1收縮長度 393 444 495 659 811 964 317 368 419 521 735 888
直流電機
L2收縮長度 431 482 533 697 849 1002 355 406 457 559 773 926
最大行程 102 153 203 305 457 610 102 153 203 305 457 610
0hm/mm 60.0 60.0 30.0 30.0 10.0 10.0 60.0 60.0 30.0 30.0 10.0 10.0
標準偏差; L=±5.0mm 標準偏差; L=±3.80mm S=±2.5mm
額定推力 額定拉力 最大行程 滿載電流 滿載電流 速度 重量
直流電機型
N N mm (12V)A (24V)A mm/s kg
LBM9-S0 2300 2300 600 20 10 65-45 6.5
LBM9-S1 3500 3500 600 17 8.5 36-22 6.5
LBM9-S2 4500 4500 600 13 6.5 22-13 6.5
額定推力 額定拉力 最大行程 滿載電流 滿載電流 速度 重量
交流電機型
N N mm (110V)A (220V)A mm/s kg
LBM9-S0 2300 2300 600 3 1.5 40-50 9
LBM9-S1 4500 4500 600 2.6 1.4 20-24 9
LBM9-S2 6000 6000 600 2.2 1.4 11-13 9
