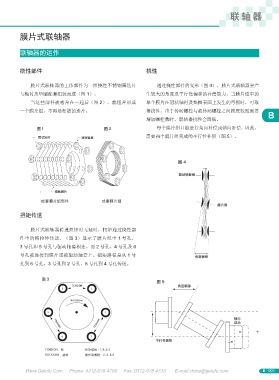

聯 軸 器
膜片式聯軸器
聯軸器的運作
撓性部件 撓性
膜片式聯軸器的工作部件為一組撓性不銹鋼薄迭片 通過撓性部件的變形（圖 4），膜片式聯軸器會產
與軸襯及墊圈配套組裝而成（圖 1）。 生較大的角度及平行性偏移的補償能力。當膜片組中的
當這些部件被嚙合在一起后（圖 2），就組合形成 單個膜片在冠狀軸襯及墊圈表面上發生的彎折時，可取
一個膜片組，不再是松散的迭片。 得撓性。由于傳動螺栓與被傳動螺栓之間跨度較短需要 B
增加螺栓數時，聯軸器撓性會降低。
每個膜片組只能進行角向補償或軸向補償，因此，
需要兩個膜片組完成的平行性補償（圖 5）。
扭矩傳送
膜片式聯軸器傳遞扭矩時無延時，扭矩通過撓性部
件中的純拉伸傳送。（圖 3）顯示了膜片組中 1 號孔、
3 號孔和 5 號孔與驅動軸套相連。而 2 號孔、4 號孔及 6
號孔被連接到膜片或被驅動軸套上。扭矩路徑是從 1 號
孔到 6 號孔、3 號孔到 2 號孔、5 號孔到 4 號孔傳送。
