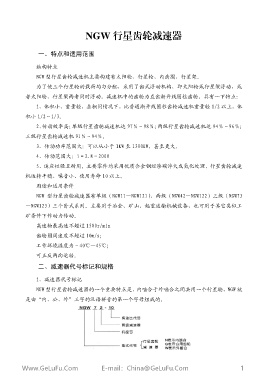

P. 2
NGW 行 星 齒 輪 減 速 器
一 、 特 點 和 適 用 范 圍
結 構 特 點
NGW 型 行 星 齒 輪 減 速 機 主 要 構 建 有 太 陽 輪 、 行 星 輪 、 內 齒 圈 、 行 星 架 。
為 了 使 三 個 行 星 輪 的 載 荷 均 勻 分 配 ， 采 用 了 齒 式 浮 動 機 構 ， 即 太 陽 輪 或 行 星 架 浮 動 ， 或
者 太 陽 輪 、 行 星 架 兩 者 同 時 浮 動 。 減 速 機 中 的 齒 輪 為 直 齒 漸 開 線 圓 柱 齒 輪 。 具 有 一 下 特 點 ：
1、 體 積 小 、 重 量 輕 、 在 相 同 情 況 下 ， 比 普 通 漸 開 線 圓 柱 齒 輪 減 速 機 重 量 輕 1/2 以 上 ， 體
積 小 1/2～ 1/3。
2、傳 動 效 率 高 ：?jiǎn)?級 行 星 齒 輪 減 速 機 達 97％ ～ 98％ ；兩 級 行 星 齒 輪 減 速 機 達 94％ ～ 96％ ；
三 級 行 星 齒 輪 減 速 機 91％ ～ 94％ 。
3、 傳 動 功 率 范 圍 大 ： 可 以 從 小 于 1KW 至 1300KW， 甚 至 更 大 。
4、 傳 動 范 圍 大 ： i＝ 2.8～ 2000
5、 適 應 性 強 且 耐 用 。 主 要 零 件 均 采 用 優 質 合 金 鋼 經 滲 碳 淬 火 或 氮 化 處 理 ， 行 星 齒 輪 減 速
機 運 轉 平 穩 、 噪 音 小 、 使 用 壽 命 10 以 上 。
用 途 和 適 用 條 件
NGW 型 行 星 齒 輪 減 速 器 有 單 級 （ NGW11— NGW121）， 兩 級 （ NGW42— NGW122） 三 級 （ NGW73
— NGW123） 三 個 臥 式 系 列 。 主 要 用 于 冶 金 、 礦 山 、 起 重 運 輸 機 械 設 備 ， 也 可 用 于 其 它 類 似 工
礦 條 件 下 作 動 力 傳 動 。
高 速 軸 最 高 速 不 超 過 1500r/min
齒 輪 圓 周 速 度 不 超 過 10m/s；
工 作 環 境 溫 度 為 － 40℃ — 45℃ ；
可 正 反 兩 向 運 轉 。
二 、 減 速 器 代 號 標 記 和 規 格
1、 減 速 器 代 號 標 記
NGW 型 行 星 齒 輪 減 速 器 的 一 個 重 要 特 點 是 ， 內 嚙 合 于 外 嚙 合 之 間 共 用 一 個 行 星 輪 ， NGW 就
是 由 “ 內 、 公 、 外 ” 三 字 的 漢 語 拼 音 的 第 一 個 字 母 組 成 的 。
