P. 25

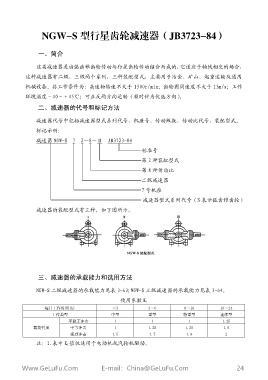

NGW-S 型 行 星 齒 輪 減 速 器 （ JB3723-84）
一 、 簡 介
這 類 減 速 器 是 由 弧 齒 錐 齒 輪 傳 動 與 行 星 齒 輪 傳 動 組 合 而 成 的 ， 它 適 應 于 軸 線 相 交 的 場 合 ，
這 種 減 速 器 有 二 級 、 三 級 兩 個 系 列 ， 三 種 裝 配 型 式 ， 主 要 用 于 冶 金 、 礦 山 、 起 重 運 輸 及 通 用
機 械 設 備 。 其 工 作 條 件 為 ： 高 速 軸 轉 速 不 大 于 1500r/min； 齒 輪 圓 周 速 度 不 大 于 13m/s； 工 作
環 境 溫 度 － 40～ ＋ 45℃ ； 可 正 反 兩 方 向 運 轉 （ 順 時 針 為 優 選 方 向 ） 。
二 、 減 速 器 的 代 號 和 標 記 方 法
減 速 器 代 號 中 包 括 減 速 器 型 式 系 列 代 號 、 機 座 號 、 傳 動 級 數 、 傳 動 比 代 號 、 裝 配 型 式 。
標 記 示 例 ：
減 速 器 NGW-S 7 2— 8— Ⅱ JB3723-84
標 準 號
第 2 種 裝 配 型 式
第 8 種 傳 動 比
二 級 減 速 器
7 號 機 座
減 速 器 型 式 系 列 代 號 （ S 表 示 弧 齒 錐 齒 輪 ）
減 速 器 的 裝 配 型 式 有 三 種 ， 如 下 圖 所 示 。
三 、 減 速 器 的 承 載 能 力 和 選 用 方 法
NGW-S 二 級 減 速 器 的 承 載 能 力 見 表 3-63;NGW-S 三 級 減 速 器 的 承 載 能 力 見 表 3-64。
使 用 系 數 K 1
每 日 工 作 時 間 (h) ＜ 3 3～ 6 6～ 10 10～ 24
工 作 類 型 中 型 重 型 特 重 型 連 續 型
平 穩 無 沖 擊 1 1 1 1.25
載 荷 性 質 中 等 沖 擊 1 1.25 1.35 1.5
強 烈 沖 擊 1.5 1.7 1.8 2
注 ： 1.表 中 K 1 值 僅 適 用 于 電 動 機 或 汽 輪 機 驅 動 。
