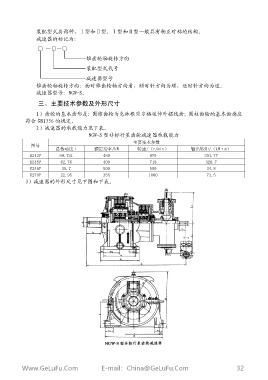

P. 33
裝 配 型 式 共 兩 種 ， Ⅰ 型 和 Ⅱ 型 。 Ⅰ 型 和 Ⅱ 型 一 般 具 有 相 互 對 稱 的 結 構 。
減 速 器 的 標 記 為 ：
□ — □ — □
錐 齒 輪 軸 旋 轉 方 向
裝 配 型 式 代 號
減 速 器 型 號
錐 齒 輪 軸 旋 轉 方 向 ： 面 對 錐 齒 輪 軸 方 向 看 ， 順 時 針 方 向 為 順 ， 逆 時 針 方 向 為 逆 。
減 速 器 型 號 ： NGW-S。
三 、 主 要 技 術 參 數 及 外 形 尺 寸
1） 齒 輪 的 基 本 齒 形 是 ： 圓 錐 齒 輪 為 克 林 根 貝 爾 格 延 伸 外 擺 線 齒 ； 圓 柱 齒 輪 的 基 本 齒 廓 應
符 合 GB1356 的 規 定 。
2） 減 速 器 的 承 載 能 力 見 下 表 。
NGW-S 型 非 標 行 星 齒 輪 減 速 器 承 載 能 力
主 要 技 術 參 數
圖 號
總 傳 動 比 i 額 定 功 率 /kW 轉 速 /（ r/min） 輸 出 轉 矩 /（ kN· m）
K243P 69.731 460 975 301.77
K245P 62.76 400 718 320.7
K246P 35.7 500 500 34.8
K279P 22.95 355 1000 73.5
3） 減 速 器 的 外 形 尺 寸 見 下 圖 和 下 表 。
