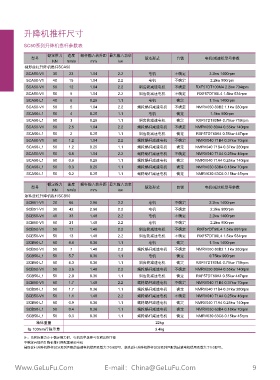

升降機推桿尺寸
SC50系列升降機推桿參數表
額定推力 速度 蝸桿輸入轉升距 最大輸入功率
型號 驅動形式 自鎖 電機/減速機型號參數
KN mm/s mm kw
梯形絲杠升降機推桿SCA50
SCA50-V1 30 23 1.04 2.2 電機 不確定 2.2kw 1400rpm
SCA50-V1 40 15 1.04 2.2 電機 不確定 2.2kw 900rpm
SCA50-V1 50 12 1.04 2.2 斜齒輪減速電機 不確定 RXF57DT100M4 2.2kw 734rpm
SCA50-V1 50 9 1.04 2.2 斜齒輪減速電機 不確定 RXF57DT90L4 1.5kw 534rpm
SCA50-L1 40 6 0.25 1.1 電機 確定 1.1kw 1400rpm
SCA50-V1 50 5 1.04 2.2 蝸輪蝸桿減速電機 不確定 NMRV050 80B2 1.1kw 280rpm
SCA50-L1 50 4 0.25 1.1 電機 確定 1.1kw 900rpm
SCA50-L1 50 3 0.25 1.1 斜齒輪減速電機 確定 RXF57DT80N4 0.75kw 719rpm
SCA50-V1 50 2.5 1.04 2.2 蝸輪蝸桿減速電機 不確定 NMRV050 80A4 0.55kw 140rpm
SCA50-L1 50 2 0.25 1.1 斜齒輪減速電機 確定 RXF57DT80K4 0.55kw 447rpm
SCA50-V1 50 1.2 1.04 2.2 蝸輪蝸桿減速電機 不確定 NMRV040 71B4 0.37kw 70rpm
SCA50-L1 50 1.2 0.25 1.1 蝸輪蝸桿減速電機 確定 NMRV040 71B4 0.37kw 280rpm
SCA50-V1 50 0.8 1.04 2.2 蝸輪蝸桿減速電機 不確定 NMRV040 71A4 0.25kw 46rpm
SCA50-L1 50 0.6 0.25 1.1 蝸輪蝸桿減速電機 確定 NMRV040 71A4 0.25kw 140rpm
SCA50-L1 50 0.3 0.25 1.1 蝸輪蝸桿減速電機 確定 NMRV030 63B4 0.18kw 70rpm
SCA50-L1 50 0.2 0.25 1.1 蝸輪蝸桿減速電機 確定 NMRV030 63C6 0.15kw 45rpm
額定推力 速度 蝸桿輸入轉升距 最大輸入功率
型號 驅動形式 自鎖 電機/減速機型號參數
KN mm/s mm kw
滾珠絲杠升降機推桿SCB50
SCB51-V1 20 66 2.96 2.2 電機 不確定 2.2kw 1400rpm
SCB51-V1 30 42 2.96 2.2 電機 不確定 2.2kw 900rpm
SCB50-V1 40 33 1.48 2.2 電機 不確定 2.2kw 1400rpm
SCB50-V1 50 21 1.48 2.2 電機 不確定 2.2kw 900rpm
SCB50-V1 50 17 1.48 2.2 斜齒輪減速電機 不確定 RXF57DT90L4 1.5kw 691rpm
SCB50-V1 50 13 1.48 2.2 斜齒輪減速電機 不確定 RXF57DT90L4 1.5kw 534rpm
SCB50-L1 50 8.6 0.36 1.1 電機 確定 1.1kw 1400rpm
SCB50-V1 50 7 1.48 2.2 蝸輪蝸桿減速電機 不確定 NMRV050 80B2 1.1kw 280rpm
SCB50-L1 50 5.7 0.36 1.1 電機 確定 0.75kw 900rpm
SCB50-L1 50 4.3 0.36 1.1 斜齒輪減速電機 確定 RXF57DT80N4 0.75kw 719rpm
SCB50-V1 50 3.6 1.48 2.2 蝸輪蝸桿減速電機 不確定 NMRV050 80A4 0.55kw 140rpm
SCB50-L1 50 2.9 0.36 1.1 斜齒輪減速電機 確定 RXF57DT80K4 0.55kw 447rpm
SCB50-V1 50 1.7 1.48 2.2 蝸輪蝸桿減速電機 不確定 NMRV040 71B4 0.37kw 70rpm
SCB50-L1 50 1.7 0.36 1.1 蝸輪蝸桿減速電機 確定 NMRV040 71B4 0.37kw 280rpm
SCB50-V1 50 1.1 1.48 2.2 蝸輪蝸桿減速電機 不確定 NMRV040 71A4 0.25kw 46rpm
SCB50-L1 50 0.9 0.36 1.1 蝸輪蝸桿減速電機 確定 NMRV040 71A4 0.25kw 140rpm
SCB50-L1 50 0.4 0.36 1.1 蝸輪蝸桿減速電機 確定 NMRV030 63B4 0.18kw 70rpm
SCB50-L1 50 0.3 0.36 1.1 蝸輪蝸桿減速電機 確定 NMRV030 63C6 0.15kw 45rpm
箱體重量 22kg
每 100mm行程重量 3.4kg
注：當實際推力小于額定推力時，電機功率選擇可按照比例下降
不確定自鎖的升降機推桿得配置制動電機
梯形絲杠升降機推桿SCA系列匹配的減速電機使用系數大于0.8即可，滾珠絲杠升降機推桿SCB系列匹配的減速電機使用系數大于1.0即可。
