P. 16

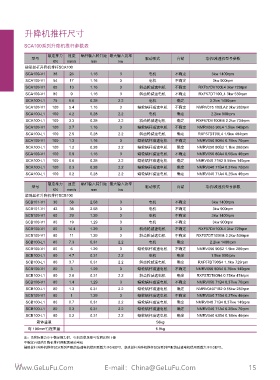

升降機推桿尺寸
SCA100系列升降機推桿參數表
額定推力 速度 蝸桿輸入轉升距 最大輸入功率
型號 驅動形式 自鎖 電機/減速機型號參數
KN mm/s mm kw
梯形絲杠升降機推桿SCA100
SCA100-V1 38 26 1.16 3 電機 不確定 3kw 1400rpm
SCA100-V1 54 17 1.16 3 電機 不確定 3kw 900rpm
SCA100-V1 65 13 1.16 3 斜齒輪減速電機 不確定 RXF57DV100L4 3kw 729rpm
SCA100-V1 80 9 1.16 3 斜齒輪減速電機 不確定 RXF57DT100L4 3kw 530rpm
SCA100-L1 75 6.6 0.28 2.2 電機 確定 2.2kw 1400rpm
SCA100-V1 100 5.4 1.16 3 蝸輪蝸桿減速電機 不確定 NMRV075 100LA2 3kw 280rpm
SCA100-L1 100 4.2 0.28 2.2 電機 確定 2.2kw 900rpm
SCA100-L1 100 3.3 0.28 2.2 斜齒輪減速電機 確定 RXF57DV100M4 2.2kw 734rpm
SCA100-V1 100 2.7 1.16 3 蝸輪蝸桿減速電機 不確定 NMRV063 90L4 1.5kw 140rpm
SCA100-L1 100 2.5 0.28 2.2 斜齒輪減速電機 確定 RXF57DT90L4 1.5kw 484rpm
SCA100-V1 100 1.3 1.16 3 蝸輪蝸桿減速電機 不確定 NMRV050 80B4 0.75kw 70rpm
SCA100-L1 100 1.2 0.28 2.2 蝸輪蝸桿減速電機 確定 NMRV050 80B2 1.1kw 280rpm
SCA100-V1 100 0.9 1.16 3 蝸輪蝸桿減速電機 不確定 NMRV050 80A4 0.55kw 46rpm
SCA100-L1 100 0.6 0.28 2.2 蝸輪蝸桿減速電機 確定 NMRV040 71B2 0.55kw 140rpm
SCA100-L1 100 0.3 0.28 2.2 蝸輪蝸桿減速電機 確定 NMRV040 71B4 0.37kw 70rpm
SCA100-L1 100 0.2 0.28 2.2 蝸輪蝸桿減速電機 確定 NMRV040 71A4 0.25kw 46rpm
額定推力 速度 蝸桿輸入轉升距 最大輸入功率
型號 驅動形式 自鎖 電機/減速機型號參數
KN mm/s mm kw
滾珠絲杠升降機推桿SCB100
SCB101-V1 30 58 2.58 3 電機 不確定 3kw 1400rpm
SCB101-V1 42 38 2.58 3 電機 不確定 3kw 900rpm
SCB100-V1 60 29 1.29 3 電機 不確定 3kw 1400rpm
SCB100-V1 80 19 1.29 3 電機 不確定 3kw 900rpm
SCB100-V1 80 14.4 1.29 3 斜齒輪減速電機 不確定 RXF57DV100L4 3kw 729rpm
SCB100-V1 80 11 1.29 3 斜齒輪減速電機 不確定 RXF57DT100M4 2.2kw 534rpm
SCB100-L1 80 7.3 0.31 2.2 電機 確定 2.2kw 1400rpm
SCB100-V1 80 6 1.29 3 蝸輪蝸桿減速電機 不確定 NMRV050 90S2 1.5kw 280rpm
SCB100-L1 80 4.7 0.31 2.2 電機 確定 1.5kw 900rpm
SCB100-L1 80 3.7 0.31 2.2 斜齒輪減速電機 確定 RXF57DT90S4 1.1kw 729rpm
SCB100-V1 80 3 1.29 3 蝸輪蝸桿減速電機 不確定 NMRV050 80B4 0.75kw 140rpm
SCB100-L1 80 2.8 0.31 2.2 斜齒輪減速電機 確定 RXF57DT80N4 0.75kw 474rpm
SCB100-V1 80 1.4 1.29 3 蝸輪蝸桿減速電機 不確定 NMRV050 71B4 0.37kw 70rpm
SCB100-L1 80 1.3 0.31 2.2 蝸輪蝸桿減速電機 確定 NMRV04071B2 0.55kw 280rpm
SCB100-V1 80 1 1.29 3 蝸輪蝸桿減速電機 不確定 NMRV050 71B4 0.37kw 46rpm
SCB100-L1 80 0.7 0.31 2.2 蝸輪蝸桿減速電機 確定 NMRV040 71B4 0.37kw 140rpm
SCB100-L1 80 0.3 0.31 2.2 蝸輪蝸桿減速電機 確定 NMRV040 71A4 0.25kw 70rpm
SCB100-L1 80 0.2 0.31 2.2 蝸輪蝸桿減速電機 確定 NMRV040 63B4 0.18kw 46rpm
箱體重量 58kg
每 100mm行程重量 6.9kg
注：當實際推力小于額定推力時，電機功率選擇可按照比例下降
不確定自鎖的升降機推桿得配置制動電機
梯形絲杠升降機推桿SCA系列匹配的減速電機使用系數大于0.8即可，滾珠絲杠升降機推桿SCB系列匹配的減速電機使用系數大于1.0即可。
