P. 2

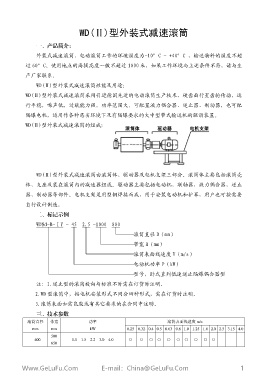

WD(Ⅱ )型 外 裝 式 減 速 滾 筒
外 裝 式 減 速 滾 筒 、 電 動 滾 筒 工 作 的 環 境 溫 度 為 -10° C - +40° C ， 輸 送 物 料 的 溫 度 不 超
過 60° C。 使 用 地 點 的 海 拔 高 度 一 般 不 超 過 1000 米 ， 如 果 工 作 環 境 與 上 述 條 件 不 符 ， 請 與 生
產 廠 家 聯 系 。
WD(Ⅱ )型 外 裝 式 減 速 滾 筒 性 能 及 用 途 ：
WD(Ⅱ )型 外 裝 式 減 速 滾 筒 采 用 引 進 德 國 先 進 的 電 動 滾 筒 生 產 技 術 、 硬 齒 面 行 星 齒 輪 傳 動 ， 運
行 平 穩 ， 噪 聲 低 ， 過 載 能 力 強 ， 功 率 范 圍 大 。 可 配 置 液 力 偶 合 器 、 逆 止 器 、 制 動 器 ， 也 可 配
隔 爆 電 機 ， 適 用 作 各 種 惡 劣 環 境 下 及 有 隔 爆 要 求 的 大 中 型 帶 式 輸 送 機 的 驅 動 裝 置 。
WD(Ⅱ )型 外 裝 式 減 速 滾 筒 的 組 成 ：
WD(Ⅱ )型 外 裝 式 減 速 滾 筒 由 滾 筒 體 、 驅 動 器 及 電 機 支 架 三 部 分 。 滾 筒 體 主 要 包 括 滾 筒 殼
體 、 支 座 及 裝 在 滾 筒 內 的 減 速 器 組 成 。 驅 動 器 主 要 包 括 電 動 機 、 聯 軸 器 、 液 力 偶 合 器 ， 逆 止
器 、 制 動 器 等 部 件 。 電 機 支 架 是 用 型 鋼 焊 接 而 成 ， 用 于 安 裝 電 動 機 和 護 罩 ， 用 戶 也 可 按 需 要
自 行 設 計 制 造 。
WDNd-B-Ⅰ Y - 45 2.5 -1000 800
滾 筒 直 徑 D（ mm）
帶 寬 B（ mm）
滾 筒 表 面 線 速 度 V（ m/s）
電 動 機 功 率 P（ kW）
型 號 ， 臥 式 直 列 低 速 逆 止 隔 爆 偶 合 器 型
注 ： 1.逆 止 型 的 滾 筒 旋 向 與 標 準 不 時 需 在 訂 貨 時 注 明 。
2.WD 型 滾 筒 中 ， 按 電 機 安 裝 形 式 不 同 分 四 種 形 式 ， 需 在 訂 貨 時 注 明 。
3.滾 筒 表 面 如 需 包 膠 或 有 其 它 要 求 的 在 合 同 中 注 明 。
滾 筒 直 徑 帶 寬 功 率 滾 筒 表 面 線 速 度 m/s
mm mm kW 0.25 0.32 0.4 0.5 0.63 0.8 1.0 1.25 1.6 2.0 2.5 3.15 4.0
500
φ 400 1.1 1.5 2.2 3.0 4.0 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
650
