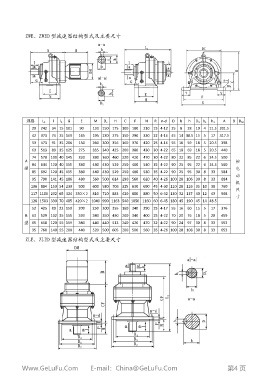

ZWE、 ZWED 型 減 速 器 結 構 型 式 及 主 要 尺 寸
規 格 L 1 l l 1 G E M D c H C F N R n-d D b h D 1 b 1 h 1 A B D M
20 242 34 15 101 90 120 150 175 100 180 210 15 4-12 25 8 28 10 4 11.5 201.5
42 373 74 25 169 145 195 230 275 150 290 330 22 4-16 45 14 48.5 15 5 17 317.5
53 473 91 35 206 150 260 300 356 160 370 420 25 4-16 55 16 59 18 5 20.5 398
63 513 89 35 125 275 335 340 425 200 380 430 30 4-22 65 18 69 18 5 20.5 440
74 578 109 40 145 320 380 360 460 220 420 470 30 4-22 80 22 85 22 6 24.5 500
A 按
84 644 120 40 155 380 440 430 529 250 480 530 35 4-22 90 25 95 22 6 24.5 560
型 電
85 692 120 45 155 380 440 430 529 250 480 530 35 4-22 90 25 95 30 8 33 584
動
95 790 141 45 186 480 560 500 614 290 560 620 40 4-26 100 28 106 30 8 33 684
機
106 884 150 54 230 500 600 580 706 325 630 690 45 4-30 110 28 116 35 10 38 760
尺
117 1106 202 65 324 330× 2 810 710 883 420 800 880 50 6-32 130 32 137 40 12 43 968
寸
128 1503 330 70 485 420× 2 1040 990 1163 540 1050 1160 60 6-45 180 45 190 45 14 48.5 —
52 425 80 22 158 200 250 300 355 160 340 290 25 4-17 55 16 60 15 5 17 376
B 63 529 102 35 155 320 380 350 430 200 340 400 25 4-22 70 20 76 18 5 20 459
型 85 658 120 55 159 380 440 440 513 240 420 470 32 4-22 90 24 97 30 8 33 553
95 760 140 55 200 440 520 500 605 280 500 560 35 4-26 100 28 108 30 8 33 653
ZLE、 ZLED 型 減 速 器 結 構 型 式 及 主 要 尺 寸
