J係列滾輪架專用減速機產品特點及技術規格

滾輪架專用減速機概述
本產品是按國家專業標準JBJ19004、GB9147、JB/T2982，為自動焊接設備設計和生產的：蝸輪蝸桿與圓柱齒輪減速機組合、擺線針輪與蝸輪蝸桿減速機組合的一體化滾輪架等各種自動焊接的滾輪架驅動。
減速機適用範圍
1．輸入轉速不大於1500轉/分。
2．工作環境溫度為-40%～50%.如果低於0℃，啟動前潤滑油應預熱0℃以上，本減速機可用於正反轉。
減速機特點
齒輪采用優質炭素鋼，使用先進的加工工藝，齒輪的精度高，接觸性好；蝸輪采用ZA19-4鋁青銅、蝸桿采用40Cr淬火磨齒加工而成，從而確保了蝸輪蝸桿副的耐磨性，使用壽命長。
1、齒輪副傳動效率大90%；蝸輪蝸桿副傳動效率大於65%；擺線針輪副傳動效率大於90%。
2、運轉平穩，噪音低。
3、體積小，重量輕，使用壽命長，承載能力高。
4、易於拆檢，易於安裝。

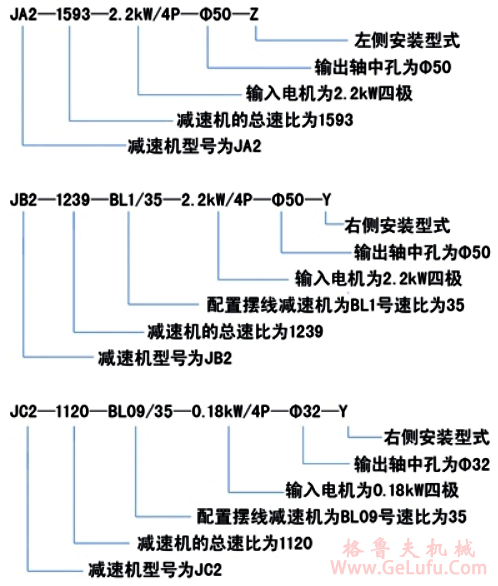

J係列滾輪架專用減速機型號、規格及表示方法

1、型號有：

JA—蝸輪蝸桿圓柱齒輪直輸出；

JB—擺線針輪圓柱齒輪平行輸出；

JC—擺線針輪蝸輪蝸桿垂直輸出；

2、規格有：

JA型；JA2、JA3、JA4、JA5。

JB型；JB1、JB2、JB3、JB4、JB5、JB6、JB7。

JC型；JC1、JC2、JC3、JC4、JC5。

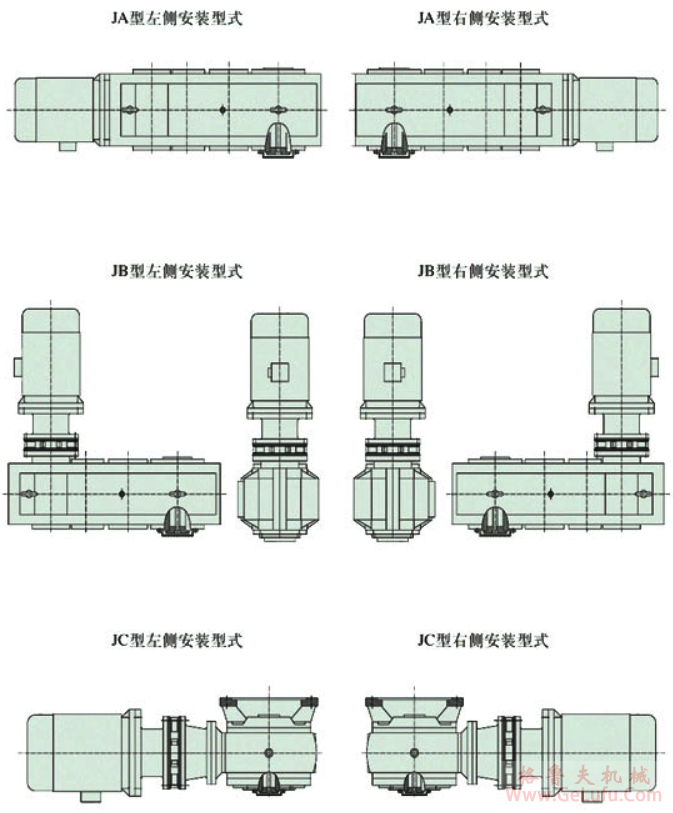

J係列滾輪架專用減速機安裝形式

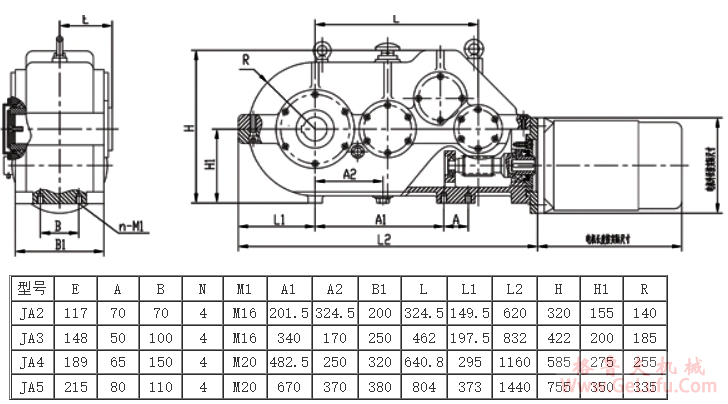

JA型滾輪架專用減速機外型及安裝尺寸

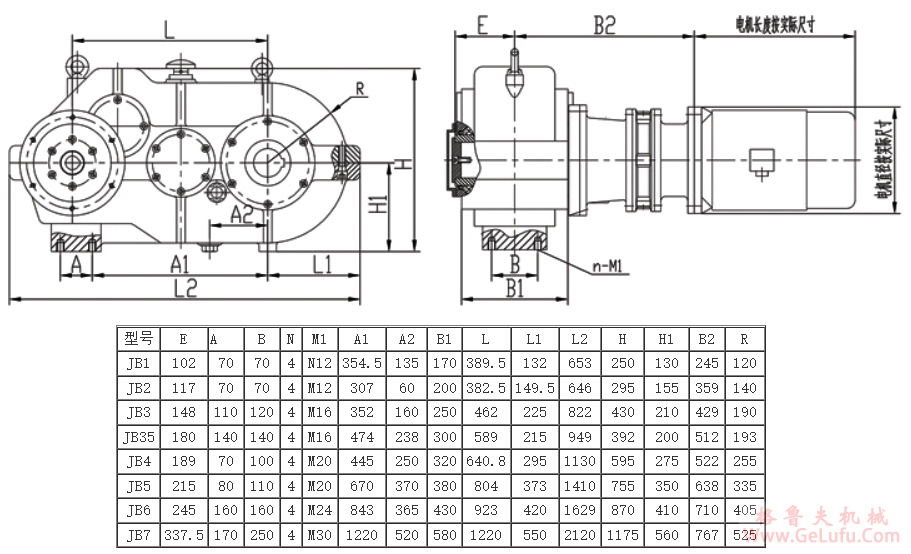

JB型滾輪架專用減速機外型及安裝尺寸

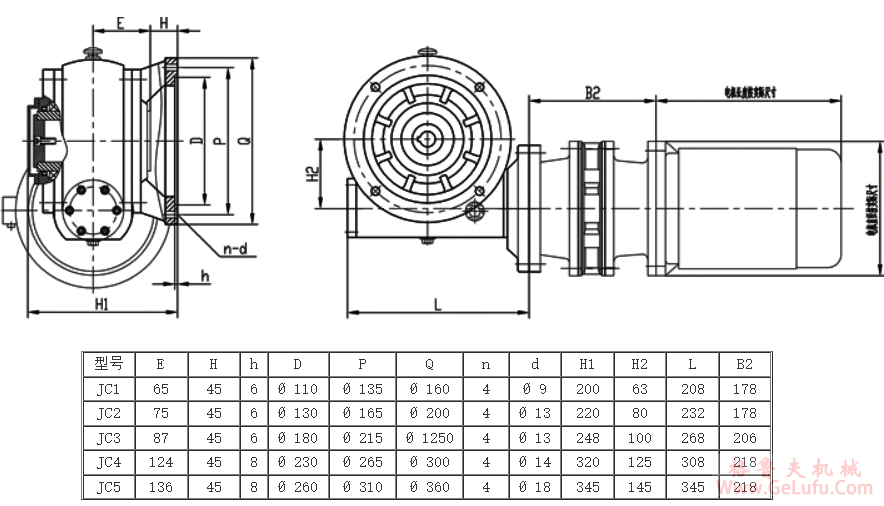

JC型滾輪架專用減速機外型及安裝尺寸

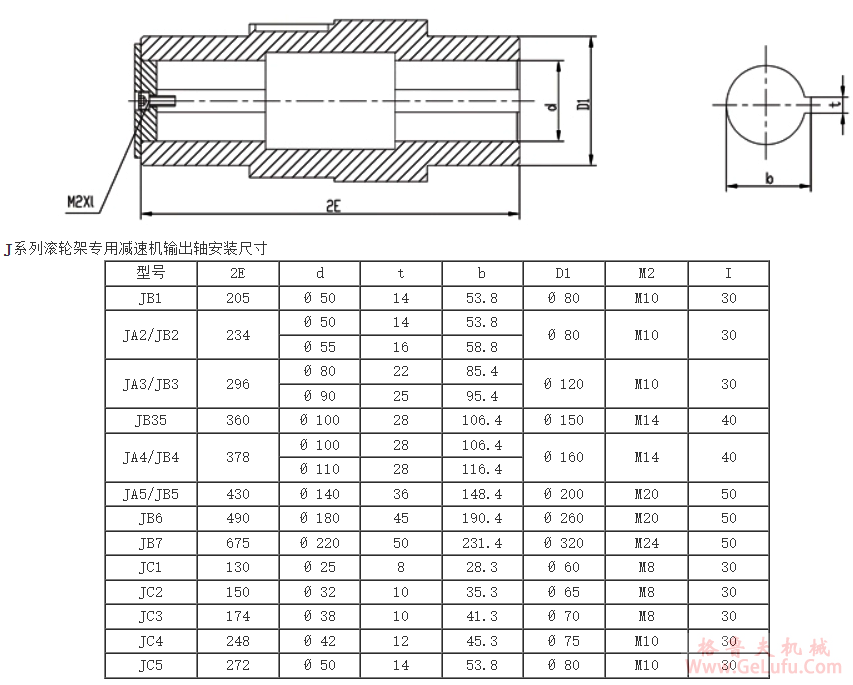

J係列滾輪架專用減速機輸出軸安裝尺寸

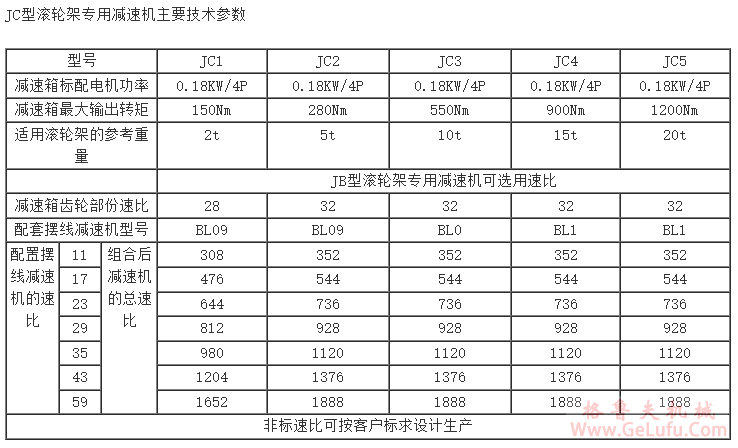

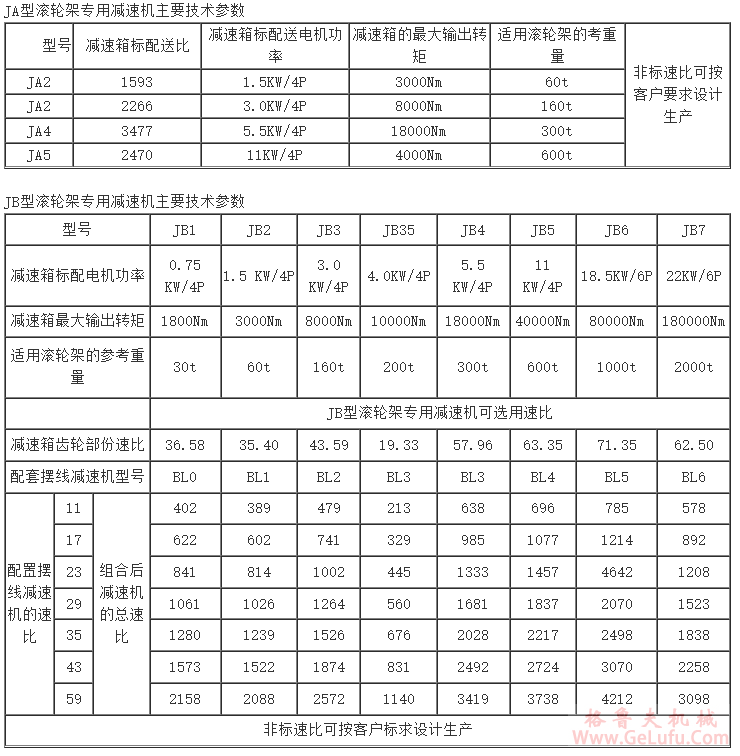

J係列滾輪架專用減速機主要技術參數
