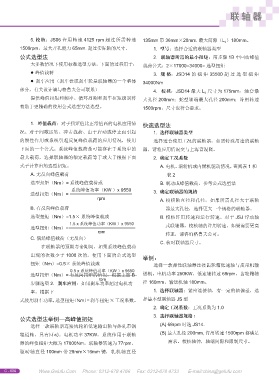

聯 軸 器
5. 校核：JS06 許用轉速 4125 rpm 超過所需轉速
1500rpm，最大開孔能力 65mm. 超過實際軸的尺寸。
公式選型法
大多數情況下使用標準選型方法，下面的過程用于：
● 峰值載荷
● 剎車應用（剎車盤或剎車輪是聯軸器的一個整體
部分，有關設計請與 娫 哸聯系）
提供峰值扭矩和頻率、循環周期和剎車扭矩級別將
有助于更精確的使用公式選型方法選型。
1. 峰值載荷：對于扭矩值比正常值高的電機應用情
況、對于間歇運轉、沖擊載荷、由于啟動或停止而引起
的慣性作用或系統引起反復峰值載荷的應用情況，使用
下面的一個公式。系統峰值載荷是可能存在于系統中的
最大載荷，選擇聯軸器的額定載荷等于或大于根據下面
式子計算出的選型扭矩。
A. 無反向峰值載荷
選型扭矩（Nm）= 系統峰值載荷或
系統峰值功率（KW ）x 9550
選型扭矩（Nm）=
rpm
B. 有反向峰值載荷
選型扭矩（Nm）=1.5× 系統峰值載或
1.5 x 系統峰值功率（KW ）x 9550
選型扭矩（Nm）=
rpm
C. 偶然峰值載荷（無反向）
在聯軸器的預期壽命期間，如果系統峰值載荷
出現的次數少于 1000 次的，便用下面的公式選型
扭矩（Nm）=0.5× 系統峰值載或
0.5 x 系統峰值功率（KW ）x 9550
選型扭矩（Nm）= 有反向扭矩的情況，根據上面 B
rpm
步驟選型 2. 剎車應用：如果剎車功率超過電機功
率，根據下
式使用剎車功率，選型扭矩（Nm）=剎車扭矩×工況系數。
公式選型法舉例—高峰值扭矩
選擇一款聯軸器連接齒輪箱低速輸出軸與熱軋帶鋼
輥道軸，具有回動。電機功率 37KW，系統作用于聯軸
器的峰值扭矩大概為 17000Nm。聯軸器轉速為 77rpm，
驅動軸直徑 100mm 帶 28mm×16mm 鍵，軋機軸直徑
C - 006 shockcare.cn Phone: 0312-678 4766
135mm 帶 36mm×20mm. 最大間隙（L 2 ）180mm。
1. 型號：選擇合適的聯軸器類型
2. 聯軸器所需的最小扭矩：用步驟 1B 中回動峰值
載荷公式：2×17000=34000= 選型扭矩
3. 規 格：JSD14 的 扭 矩 35500 超 過 選 型 扭 矩
34000Nm
4. 校核：JSD14 最大 L 2 尺寸為 175mm：軸套最
大孔徑 200mm；蛇型軸端最大孔徑 200mm；許用轉速
1500rpm，尺寸也符合要求。
快速選型法
1. 選擇聯軸器類型
選擇適合使用工況的聯軸器，如需特殊用途的聯軸
器，請將應用情況交與上海富漫隆。
2. 確定工況系數
A. 電機、渦輪機或內燃機驅動情況，查閱表 1 和
表 2
B. 制動或峰值載荷，參考公式選型法
3. 確定聯軸器的規格
A. 校核軸直徑和孔徑，如果所需孔徑大于聯軸
器最大孔徑，選擇更大一個規格的聯軸器。
B. 校核許用轉速和運行轉速。對于 JSJ 浮動軸
式聯軸器，校核軸的許用轉速，如果需要更高
轉速，請咨詢 娫 哸。
C. 核對聯軸器尺寸。
舉例：
選擇一款彈性聯軸器連接齒輪箱低速軸與皮帶機輸
送機。電機功率 250KW，低速軸轉速 68rpm，齒輪箱軸
徑 160mm，輸送機軸 180mm。
1. 選擇聯軸器：緊密連接軸，有一定的軸偏差，選
擇基本型聯軸器 JS 型
2. 確定工況系數：工況系數為 1.0
3. 選擇聯軸器規格 :
(A) 68rpm 時選 JS14.
(B) 最大孔徑 200mm, 許用轉速 1500rpm 都滿足
需求。校核軸伸，軸端間隙和限制尺寸。
