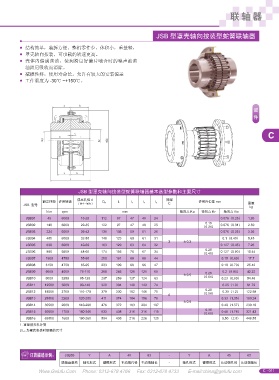

聯 軸 器

JSB 型罩殼軸向按裝型蛇簧聯軸器

結構簡單，裝拆方便。整機零件少，體積小，重量輕，
●
罩殼軸向按裝，可承載的轉速更高。
●
殼體內儲滿黃油，使?jié)櫥己没善瑖Ш蠒r的噪聲被黃
●
油阻尼吸收而消除。
減振性好，使用壽命長。允許有較大的安裝偏差
●
工作溫度為 -30℃ ~+150℃。
●

C

JSB 型罩殼軸向按裝型蛇簧聯軸器基本選型參數和主要尺寸
成品孔徑 d 間隙
額定扭矩 許用轉速 ( 最小 - 最大 ) D H L l 1 l 2 l 3 許用補償量 mm 重量
JSB 型號 C
kg
N.m rpm mm 軸向△ Ka 徑向△ Kr 角向△ Kw
JSB01 45 6000 18-28 112 97 47 48 24 0.076（0.25） 1.95
JSB02 140 6000 22-35 122 97 47 48 25 0.15 0.076（0.31） 2.59
（0.31）
JSB03 224 6000 25-42 130 103 50 51 26 0.076（0.33） 3.36
JSB04 400 6000 32-50 149 123 60 61 31 0.1（0.40） 5.45
3 ±0.3
JSB05 630 6000 40-56 163 129 63 64 32 0.127（0.45） 7.26
0.20
JSB06 900 5500 48-65 174 155 76 67 34 0.127（0.50） 10.44
（0.41）
JSB07 1800 4750 55-80 200 181 89 89 44 0.15（0.60） 17.7
JSB08 3150 4750 65-95 233 199 98 96 47 0.18（0.70） 25.42
JSB09 5600 4000 75-110 268 245 120 121 60 0.25 0.2（0.84） 42.22
±0.5
JSB10 8000 3250 85-120 287 259 127 124 63 （0.51） 0.23（0.90） 54.48
JSB11 12500 3000 90-140 320 304 149 143 74 0.25（1.0） 81.72
0.28
JSB12 18000 2700 110-170 379 330 162 146 75 0.30（1.2） 122.58
6 （0.56）
JSB13 25000 2200 120-200 411 374 184 156 78 0.33（1.35） 180.24
±0.6
JSB14 35500 2000 140-200 476 372 183 204 107 0.40（1.57） 230.18
0.30
JSB15 50000 1750 160-240 533 438 216 216 115 0.45（1.78） 321.43
（0.61）
JSB16 63000 1600 180-260 584 438 216 226 120 0.50 （2.0） 448.55
1. 重量按無孔計算
2.L 2 為罩殼安裝時需要的尺寸

JSB05 Y A 45 63 - Y A 45 63
聯軸器規格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長
