R減速機產品簡介及適用範圍
1.高度模塊化設計：機以方便地配用各種型式的電動機或采用其它動力輸入。同種機型可配用多種功率的電動機。容易穿刺各機型間組合聯接。
2.傳動比：劃分細，範圍廣。組合機型可以形成很大的傳動比，即輸出極低的轉速。
3.安裝形式：安裝位置不受限製。
4.強度高、體積小：箱體采用高強度鑄鐵。齒輪及齒輪軸采用氣體滲碳淬火精磨工藝，因而單位體積承載能力高。
5.使用壽命長：在正確選型（包括選用適當?shù)?a class="taglink" title="使用" href="http://shockcare.cn/index.php?ac=search&at=taglist&tagkey=%E4%BD%BF%E7%94%A8" target="_blank">使用係數）和正常使用維護的條件下，減速機（除易損件外）的主要零部件壽命一般不低於20000小時。易損件包括潤滑油、油封以及軸承。
6.噪聲低：減速機主要零部件都經過精密加工，並通過精心組裝和測試因而減速機噪聲較低。
7.效率高：?jiǎn)我托什坏挽?5%。
8.可承受較大的徑向載荷。
9.可承受不大於徑向力10%的軸向載荷。
二、適用範圍
本減速電機適合在環境溫度-10℃到+40℃條件下運行，海拔高度可達1000米。
可用於正反轉。
無行業限製。

R輪減速機的安裝圖例

R減速機聯接代號及形式

R-底腳安裝、軸伸式聯接	RF-法蘭安裝、軸伸式聯接
RX-底腳安裝、單級傳動	RXF-法蘭安裝、單級傳動



R減速機型號選擇：

    1．  選型時要首先確定使用係數fB，可以通過下麵的計算公式參照每天的工作時間總和：每小時的開/關次數；由重力加速度計算出的負載等級等幾項參數計算fB。

    2．  載荷分類：Ⅰ.均勻負載：允許慣性加速參當選≤0.2

    Ⅱ.中等衝擊載荷:允許慣性加速參數≤3

    Ⅲ.重衝擊載荷:允許慣性加速參數≤10





    3.例:負載等級Ⅰ,啟動次數200次/天,運行時間24小時/天,fB=1.35,由圖所示得出的使用係數應該與由速度/功率選型表所列出的使用係數相比較,為了確保使用壽命,選擇的使用係數應該等於或略高於圖示計算出的使用係數,表中所列 大扭矩以MJama×fB=10為標準,輸出扭矩和使用係數不能超過Mamax。

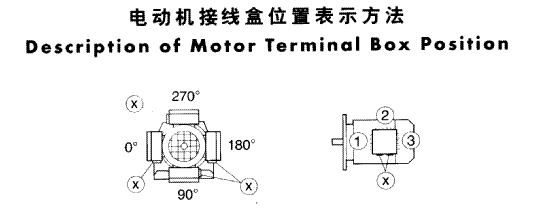

R減速機安裝方式圖示:

R係列斜齒輪硬齒麵減速機的特點輸入功率及許用轉率

R係列斜齒輪硬齒麵減速機是通用性強、組合性好、承載能力高的一種減速機，它不僅很方便地獲得各種不同的傳動比，而且效率高、振動小、允許有高的軸伸徑向載荷。能與多種減、變速機組合，實現使用上所需的要求，同時有利於國產化配套傳動裝置。

輸入功率及許用轉率

機型號	18	28	38	48	58	68	78	88	98	108	138	148	168
結構形式	TR               TRF
輸入功率	0.18-0.75	0.18-3	0.18-3	0.18-5.5	0.18-7.5	0.18-7.5	0.18-11	0.55-18.5	0.55-30	2.2-45	5.5-55	11-90	11-160
傳動比	3.83-74.84	3.37-135.09	3.33-134.82	3.83-176.88	4.39-186.89	4.29-199.81	5.21-195.24	5.36-246.54	4.49-289.74	5.06-249.16	5.15-222.60	5.00-163.31	10.24-229.71
許用轉矩	85	130	200	300	450	600	820	1550	3000	4300	8000	13000	18000
