聯 軸 器

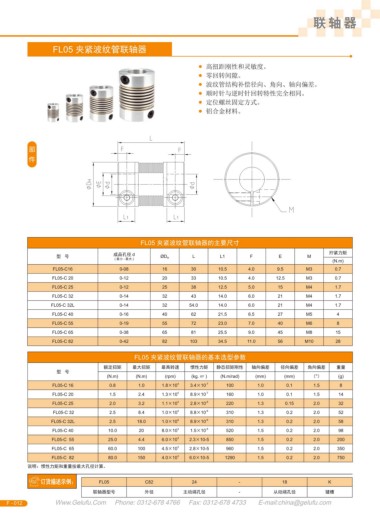

FL05 夾緊波紋管聯軸器
● 高扭距剛性和靈敏度。
● 零回轉間隙。
● 波紋管結構補償徑向、角向、軸向偏差。
● 順時針與逆時針回轉特性完全相同。
● 定位螺絲固定方式。
● 鋁合金材料。
FL05 夾緊波紋管聯軸器的主要尺寸
成品孔徑 d 擰緊力矩
型 號 L L1 F E M
( 最小 - 最大 ) ?D H
(N.m)
FL05-C16 0-08 16 30 10.5 4.0 9.5 M3 0.7
FL05-C 20 0-12 20 33 10.5 4.0 12.5 M3 0.7
FL05-C 25 0-12 25 38 12.5 5.0 15 M4 1.7
FL05-C 32 0-14 32 43 14.0 6.0 21 M4 1.7
FL05-C 32L 0-14 32 54.0 14.0 6.0 21 M4 1.7
FL05-C 40 0-16 40 62 21.5 6.5 27 M5 4
FL05-C 55 0-19 55 72 23.0 7.0 40 M6 8
FL05-C 65 0-38 65 81 25.5 9.0 45 M8 15
FL05-C 82 0-42 82 103 34.5 11.0 56 M10 28
FL05 夾緊波紋管聯軸器的基本選型參數
額定扭矩 最大扭矩 最高轉速 慣性力矩 靜態扭矩剛性 軸向偏差 徑向偏差 角向偏差 重量
型 號
o
(N.m) (N.m) (rpm) (kg. ㎡ ) (N.m/rad) (mm) (mm) （ ） (g)
FL05-C 16 0.8 1.0 1.8×10 4 3.4×10 -7 100 1.0 0.1 1.5 8
FL05-C 20 1.5 2.4 1.3×10 4 8.9×10 -7 160 1.0 0.1 1.5 14
FL05-C 25 2.0 3.2 1.1×10 4 2.8×10 -6 220 1.3 0.15 2.0 32
FL05-C 32 2.5 8.4 1.0×10 4 8.8×10 -6 310 1.3 0.2 2.0 52
FL05-C 32L 2.5 18.0 1.0×10 4 8.9×10 -6 310 1.3 0.2 2.0 58
FL05-C 40 10.0 20 8.0×10 3 1.5×10 -5 520 1.5 0.2 2.0 98
FL05-C 55 25.0 4.4 6.0×10 3 2.3×10-5 850 1.5 0.2 2.0 200
FL05-C 65 60.0 100 4.5×10 3 2.8×10-5 960 1.5 0.2 2.0 350
FL05-C 82 80.0 150 4.0×10 3 6.0×10-5 1290 1.5 0.2 2.0 750
說明：慣性力矩和重量按最大孔徑計算。
FL05 C82 24 - 18 K
聯軸器型號 外徑 主動端孔徑 - 從動端孔徑 鍵槽
