聯 軸 器

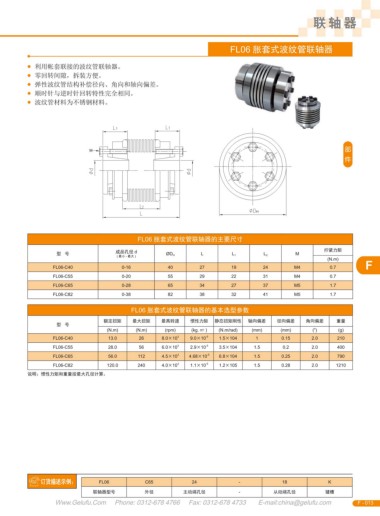

FL06 脹套式波紋管聯軸器
● 利用帳套聯接的波紋管聯軸器。
● 零回轉間隙，拆裝方便。
● 彈性波紋管結構補償徑向、角向和軸向偏差。
● 順時針與逆時針回轉特性完全相同。
● 波紋管材料為不銹鋼材料。
FL06 脹套式波紋管聯軸器的主要尺寸
成品孔徑 d 擰緊力矩
型 號 L M
( 最小 - 最大 ) ?D H L 1 L 2
(N.m)
FL06-C40 0-16 40 27 19 24 M4 0.7 F
FL06-C55 0-20 55 29 22 31 M4 0.7
FL06-C65 0-28 65 34 27 37 M5 1.7
FL06-C82 0-38 82 38 32 41 M5 1.7
FL06 脹套式波紋管聯軸器的基本選型參數
額定扭矩 最大扭矩 最高轉速 慣性力矩 靜態扭矩剛性 軸向偏差 徑向偏差 角向偏差 重量
型 號
(N.m) (N.m) (rpm) (kg. ㎡ ) (N.m/rad) (mm) (mm) ( ) (g)
o
FL06-C40 13.0 26 8.0×10 3 9.0×10 -5 1.5×104 1 0.15 2.0 210
FL06-C55 28.0 56 6.0×10 3 2.9×10 -5 3.5×104 1.5 0.2 2.0 400
FL06-C65 56.0 112 4.5×10 3 4.68×10 -5 6.8×104 1.5 0.25 2.0 790
FL06-C82 120.0 240 4.0×10 3 1.1×10 -5 1.2×105 1.5 0.28 2.0 1210
說明：慣性力矩和重量按最大孔徑計算。
FL06 C65 24 - 18 K
聯軸器型號 外徑 主動端孔徑 - 從動端孔徑 鍵槽
