聯 軸 器

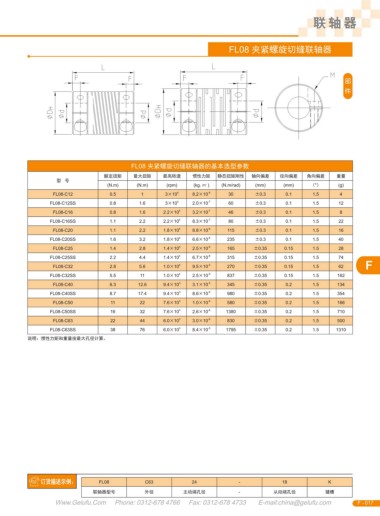

FL08 夾緊螺旋切縫聯軸器
FL08 夾緊螺旋切縫聯軸器的基本選型參數
額定扭矩 最大扭矩 最高轉速 慣性力矩 靜態扭矩剛性 軸向偏差 徑向偏差 角向偏差 重量
型 號
o
(N.m) (N.m) (rpm) (kg. ㎡ ) (N.m/rad) (mm) (mm) （ ） (g)
FL08-C12 0.5 1 3×10 4 8.2×10 -8 30 ±0.3 0.1 1.5 4
FL08-C12SS 0.8 1.6 3×10 4 2.0×10 -7 60 ±0.3 0.1 1.5 12
FL08-C16 0.8 1.6 2.2×10 4 3.2×10 -7 46 ±0.3 0.1 1.5 8
FL08-C16SS 1.1 2.2 2.2×10 4 8.3×10 -7 80 ±0.3 0.1 1.5 22
FL08-C20 1.1 2.2 1.8×10 4 8.8×10 -6 115 ±0.3 0.1 1.5 16
FL08-C20SS 1.6 3.2 1.8×10 4 6.6×10 -6 235 ±0.3 0.1 1.5 40
FL08-C25 1.4 2.8 1.4×10 4 2.5×10 -6 165 ±0.35 0.15 1.5 28
FL08-C25SS 2.2 4.4 1.4×10 4 6.7×10 -6 315 ±0.35 0.15 1.5 74
FL08-C32 2.8 5.6 1.0×10 4 9.5×10 -5 270 ±0.35 0.15 1.5 62 F
FL08-C32SS 5.5 11 1.0×10 4 2.5×10 -5 837 ±0.35 0.15 1.5 162
FL08-C40 6.3 12.6 9.4×10 3 3.1×10 -5 345 ±0.35 0.2 1.5 134
FL08-C40SS 8.7 17.4 9.4×10 3 8.6×10 -5 980 ±0.35 0.2 1.5 354
FL08-C50 11 22 7.6×10 3 1.0×10 -6 580 ±0.35 0.2 1.5 166
FL08-C50SS 16 32 7.6×10 3 2.6×10 -6 1380 ±0.35 0.2 1.5 710
FL08-C63 22 44 6.0×10 3 3.0×10 -6 830 ±0.35 0.2 1.5 500
FL08-C63SS 38 76 6.0×10 3 8.4×10 -5 1795 ±0.35 0.2 1.5 1310
說明：慣性力矩和重量按最大孔徑計算。
FL08 C63 24 - 18 K
聯軸器型號 外徑 主動端孔徑 - 從動端孔徑 鍵槽
