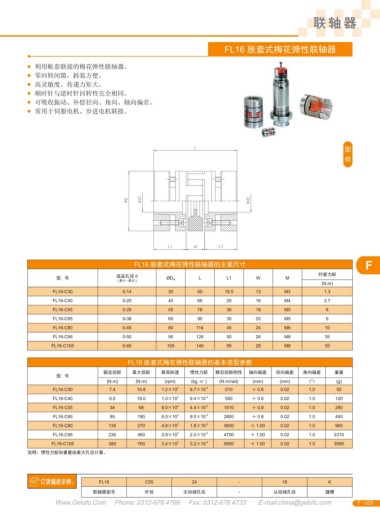

P. 24
聯 軸 器
FL16 脹套式梅花彈性聯軸器
● 利用帳套聯接的梅花彈性聯軸器。
● 零回轉間隙，拆裝方便。
● 高靈敏度，傳遞力矩大。
● 順時針與逆時針回轉性完全相同。
● 可吸收振動、補償徑向、角向、軸向偏差。
● 常用于伺服電機、步進電機聯接。
FL16 脹套式梅花彈性聯軸器的主要尺寸 F
成品孔徑 d 擰緊力矩
型 號 L L1 W M
( 最小 - 最大 ) ?D H
(N.m)
FL16-C30 0-14 30 50 18.5 13 M3 1.3
FL16-C40 0-20 40 66 25 16 M4 2.7
FL16-C55 0-28 55 78 30 18 M5 6
FL16-C65 0-38 65 90 35 20 M5 6
FL16-C80 0-45 80 114 45 24 M6 10
FL16-C95 0-50 95 126 50 26 M8 35
FL16-C105 0-60 105 140 56 28 M8 35
FL16 脹套式梅花彈性聯軸器的基本選型參數
額定扭矩 最大扭矩 最高轉速 慣性力矩 靜態扭矩剛性 軸向偏差 徑向偏差 角向偏差 重量
型 號
(N.m) (N.m) (rpm) (kg. ㎡ ) (N.m/rad) (mm) (mm) （ ） (g)
o
FL16-C30 7.4 14.8 1.2×10 4 8.7×10 -4 510 ＋ 0.6 0.02 1.0 50
FL16-C40 9.5 19.0 1.0×10 4 9.4×10 -4 550 ＋ 0.6 0.02 1.0 120
FL16-C55 34 68 8.0×10 3 4.4×10 -3 1510 ＋ 0.8 0.02 1.0 280
FL16-C65 95 190 6.0×10 3 9.0×10 -3 2800 ＋ 0.8 0.02 1.0 450
FL16-C80 135 270 4.6×10 3 1.8×10 -3 3600 ＋ 1.00 0.02 1.0 960
FL16-C95 230 460 3.8×10 3 2.0×10 -3 4700 ＋ 1.00 0.02 1.0 2310
FL16-C105 380 760 3.4×10 3 3.2×10 -3 5800 ＋ 1.00 0.02 1.0 3090
說明：慣性力矩和重量按最大孔徑計算。
FL16 C55 24 - 18 K
聯軸器型號 外徑 主動端孔徑 - 從動端孔徑 鍵槽
