聯 軸 器

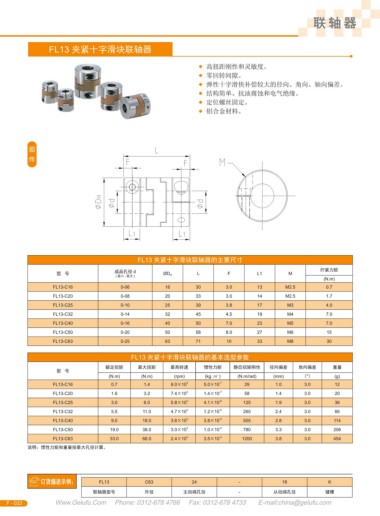

FL13 夾緊十字滑塊聯軸器
● 高扭距剛性和靈敏度。
● 零回轉間隙。
● 彈性十字滑快補償較大的徑向、角向、軸向偏差。
● 結構簡單、抗油腐蝕和電氣絕緣。
● 定位螺絲固定。
● 鋁合金材料。
FL13 夾緊十字滑塊聯軸器的主要尺寸
成品孔徑 d 擰緊力矩
型 號 L F L1 M
( 最小 - 最大 ) ?D H
(N.m)
FL13-C16 0-06 16 30 3.0 13 M2.5 0.7
FL13-C20 0-08 20 33 3.0 14 M2.5 1.7
FL13-C25 0-10 25 39 3.8 17 M3 4.0
FL13-C32 0-14 32 45 4.5 19 M4 7.0
FL13-C40 0-16 40 50 7.0 23 M5 7.0
FL13-C50 0-20 50 58 8.0 27 M6 15
FL13-C63 0-25 63 71 10 33 M8 30
FL13 夾緊十字滑塊聯軸器的基本選型參數
額定扭矩 最大扭矩 最高轉速 慣性力矩 靜態扭矩剛性 徑向偏差 角向偏差 重量
型 號
o
(N.m) (N.m) (rpm) (kg. ㎡ ) (N.m/rad) (mm) （ ） (g)
FL13-C16 0.7 1.4 9.0×10 3 5.0×10 -7 29 1.0 3.0 12
FL13-C20 1.6 3.2 7.4×10 3 1.4×10 -7 58 1.4 3.0 20
FL13-C25 3.0 6.0 5.8×10 3 4.1×10 -6 125 1.9 3.0 36
FL13-C32 5.5 11.0 4.7×10 3 1.2×10 -5 260 2.4 3.0 66
FL13-C40 9.0 18.0 3.6×10 3 3.8×10 -5 505 2.8 3.0 114
FL13-C50 19.0 38.0 3.0×10 3 1.0×10 -4 780 3.3 3.0 206
FL13-C63 33.0 66.0 2.4×10 3 3.5×10 -4 1200 3.8 3.0 454
說明：慣性力矩和重量按最大孔徑計算。
FL13 C63 24 - 18 K
聯軸器型號 外徑 主動端孔徑 - 從動端孔徑 鍵槽
