聯 軸 器

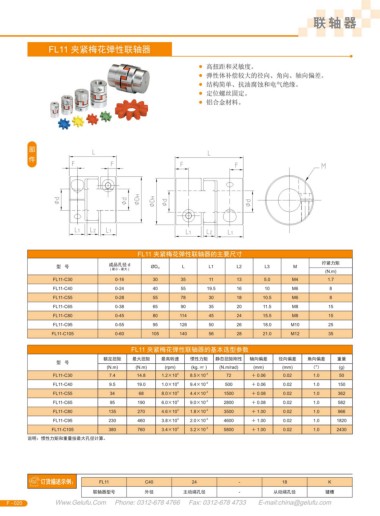

FL11 夾緊梅花彈性聯軸器
● 高扭距和靈敏度。
● 彈性體補償較大的徑向、角向、軸向偏差。
● 結構簡單、抗油腐蝕和電氣絕緣。
● 定位螺絲固定。
● 鋁合金材料。
FL11 夾緊梅花彈性聯軸器的主要尺寸
成品孔徑 d 擰緊力矩
型 號 L L1 L2 L3 M
( 最小 - 最大 ) ?D H
(N.m)
FL11-C30 0-16 30 35 11 13 5.0 M4 1.7
FL11-C40 0-24 40 55 19.5 16 10 M6 8
FL11-C55 0-28 55 78 30 18 10.5 M6 8
FL11-C65 0-38 65 90 35 20 11.5 M8 15
FL11-C80 0-45 80 114 45 24 15.5 M8 15
FL11-C95 0-55 95 126 50 26 18.0 M10 25
FL11-C105 0-60 105 140 56 28 21.0 M12 35
FL11 夾緊梅花彈性聯軸器的基本選型參數
額定扭矩 最大扭矩 最高轉速 慣性力矩 靜態扭矩剛性 軸向偏差 徑向偏差 角向偏差 重量
型 號
o
(N.m) (N.m) (rpm) (kg. ㎡ ) (N.m/rad) (mm) (mm) （ ） (g)
FL11-C30 7.4 14.8 1.2×10 4 8.5×10 -4 72 ＋ 0.06 0.02 1.0 50
FL11-C40 9.5 19.0 1.0×10 4 9.4×10 -4 500 ＋ 0.06 0.02 1.0 150
FL11-C55 34 68 8.0×10 3 4.4×10 -3 1500 ＋ 0.08 0.02 1.0 362
FL11-C65 95 190 6.0×10 3 9.0×10 -3 2800 ＋ 0.08 0.02 1.0 582
FL11-C80 135 270 4.6×10 3 1.8×10 -3 3500 ＋ 1.00 0.02 1.0 966
FL11-C95 230 460 3.8×10 3 2.0×10 -3 4600 ＋ 1.00 0.02 1.0 1820
FL11-C105 380 760 3.4×10 3 3.2×10 -3 5800 ＋ 1.00 0.02 1.0 2430
說明：慣性力矩和重量按最大孔徑計算。
FL11 C40 24 - 18 K
聯軸器型號 外徑 主動端孔徑 - 從動端孔徑 鍵槽
