聯 軸 器

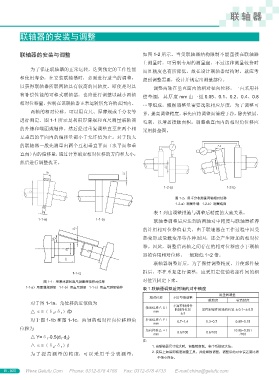

聯軸器的安裝與調整

聯軸器的安裝與調整 如圖 1-2 所示。當受聯軸器結構限制不能直接在聯軸器
上測量時，可另制專用的測量盤，不過這種測量較費時
為了保證聯軸器的正常運轉，達到預定的工作性能 而且精度也有所降低，故在設計聯軸器結構時，就應考
和使用壽命，在安裝聯軸器時，必需進行適當?shù)恼{(diào)整， 慮到調整需要，設計并規定出測量部位。
以獲得聯軸器所聯兩軸具有較高的同軸度。即使是對具 調整兩軸在垂直面內的相對徑向位移，一百采用補
有補償性能的可移式聯軸器，也應進行調整以減小兩軸 償墊圈，其厚度 mm 由一組 0.05、0.1、0.2、0.4、0.8

相對位移量，控制在該聯軸器正常運轉所允許的范圍內。 …等組成，根據調整量需要選取相應厚度，為了調整可
兩軸的相對位移，可以用直尺、厚薄規或千分表等 靠，提高調整精度，事先應將調整面清理干凈，除去鐵屑、
進行測定。圖 1-1 所示是利用厚薄規和直尺測量聯軸器 毛刺，以增加接觸面積。調整垂直面內的相對角位移應

的外緣和端面或軸伸。然后經過重復調整直至在兩個相 采用斜墊圈。
互垂直的平面內的偏移量都小于允許值為止。對于較大
的聯軸器一般先測量出兩個互相垂直平面（水平面和垂 ??
直面）內的偏移量，通過計算確定相對位移的方向和大小，
然后進行調整找正。 ??
??
? ?
??
1-2-a) 1-2-b)

圖 1-2：用千分表測量兩軸相對位移
1-2-a）測量外緣 1-2-b）測量端面
? ? 表 1 列出調整措施與調整后精度的大致關系。
1-1-a) 1-1-b)
聯軸器調整后應達到的兩軸對中精度與聯軸器推薦
? ? 的許用相對位移值有關，由于聯軸器在工作過程中因受

? ? 熱變形或受載變形等各種原因，還會產生附加的相對位
移。因此，調整后兩軸之間存在的相對位移應小于聯軸
? ? ? ?
器的許用相對位移，一般降低 1~2 倍。
聯軸器調整好后，為了保持調整精度，并使部件裝

1-1-c) 拆后，不在重復進行調整，應采用定位銷將部件間的相
圖 1-1：用厚薄規和直尺測量兩軸相對位移 對位置固定下來。
1-1-a）用厚薄規測量 1-1-b）用直尺測量 1-1-c）用直尺測量軸伸 表 1 聯軸器調整后兩軸的對中精度
用墊圈調整
相對位移 不用墊圈調整
對于圖 1-1a，角位移的近似值為 一般精度 較高精度
軸向位移△ X / 不需控制部件
△ α=（δ 2 -δ 1 ）/D mm 的軸向位置 需控制部件的軸向位置 ±0.1~±0.5
±3
對于圖 1-1b 和圖 1-1c，兩軸的相對徑向位移和角 徑向位移△ Y / 0.7~1.4 0.3~0.7 0.05~0.15
mm
位移為 角向位移△ α/ 0.6/100 0.6/100 （0.05~0.25）
△ Y=δ 1 -0.5(d 1 -d 2 ) mm /100
注：
△ α=（δ 2 -δ 1 ）/l 1. 當聯軸器尺寸較大時，調整精度低，表中系數取大值。
為 了 提 高 測 量 的 精 度，可 以 采 用 千 分 表 測 量。 2. 實際上如采用精密測量工具，并經細致調整，調整后的對中誤差要比表
中值小得多。
