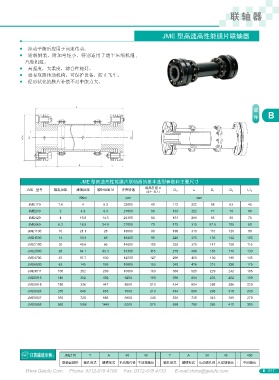

P. 16
聯 軸 器
JME 型高速高性能膜片聯軸器
● 經動平衡后應用于高速傳動。
輪轂倒裝，附加彎矩小，特別適用于透平壓縮機組 ,
●
汽輪機組。
● 高強度，大柔度，綜合性能好。
● 設有雙路傳動機構，可保護設備，防止飛車。
● 經形狀化的膜片補償不對中能力大。
B
JME 型高速高性能膜片聯軸器的基本選型參數和主要尺寸
JME 型號 額定扭矩 峰值扭矩 瞬時扭矩 M 許用轉速 成品孔徑 d D H L
( 最小 - 最大 ) D 1 D 2 l 1 :l 2
KNm rpm mm
JME170 1.6 4 5.3 33000 40 112 222 58 63 45
JME210 2 4.8 6.4 27000 55 133 222 77 79 60
JME420 4 10.9 14.5 24300 60 153 261 85 88 70
JME660 6.3 18.5 24.6 21000 70 175 315 97.5 105 80
JME1100 10 21.1 28 18500 80 198 315 115 120 90
JME1500 14 33.8 45 16000 95 228 375 135 142 105
JME2100 20 49.6 66 14600 105 252 375 147 158 115
JME2900 28 64.1 85.3 13300 115 278 408 165 176 130
JME4700 45 97.7 130 12500 127 296 408 180 190 145
JME6600 63 145 193 10900 153 340 476 215 228 175
JME9011 100 202 269 10000 160 366 525 229 242 185
JME9015 140 302 402 9200 190 398 604 233 252 190
JME9018 180 336 447 8500 210 434 604 268 286 220
JME9026 250 649 863 7600 210 484 660 298 318 240
JME9037 355 726 965 6900 240 536 720 342 365 270
JME9058 560 1086 1445 6200 270 598 790 385 410 300
JME170 Y A 40 45 - Y A 38 45 - 450
聯軸器規格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長 - 中間軸長
