P. 15
聯 軸 器

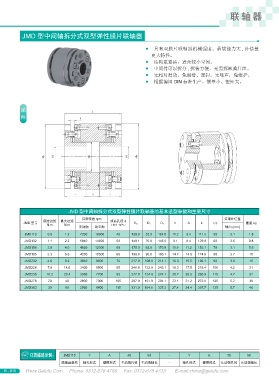

JMD 型中間軸拆分式雙型彈性膜片聯軸器
● 具有雙膜片聯軸器機械強度、承載能力大 , 補償量
更大特性。
● 結構更緊湊。適合較小空間。
● 中間件可以拆分 , 拆裝方便，無需拆卸膜片組。
● 無相對滑動，免潤滑、密封，無噪聲，免維護。
● 根據德國 DIN 標準生產。慣量小、扭矩大。
JMD 型中間軸拆分式雙型彈性膜片聯軸器的基本選型參數和主要尺寸
許用轉速 rpm 許用補償量
額定扭矩 最大扭矩 成品孔徑 d
JMD 型號 D H D 1 D 2 h A L l 1 :l 2 重量 kg
N.m N.m ( 最小 - 最大 )
無動衡 動平衡 軸向 (mm)
JMD110 0.6 1.2 7200 18000 40 128.0 53.8 124.0 11.2 8.4 111.3 50 2.1 1.8
JMD132 1.1 2.2 5840 14600 50 149.1 70.9 145.0 9.1 8.4 129.0 60 2.6 3.8
JMD158 2.0 4.0 4920 12300 60 175.0 83.8 170.9 11.9 11.2 152.1 70 3.1 5.8
JMD185 3.3 6.6 4200 10500 68 198.9 95.0 195.1 14.7 14.0 174.8 80 3.7 10
JMD202 4.6 9.2 3840 9600 75 217.9 108.0 214.1 16.3 15.5 196.1 90 3.8 15
JMD228 7.0 14.0 3400 8500 85 246.9 122.9 243.1 18.3 17.5 218.4 100 4.2 21
JMD255 10.2 20.4 3080 7700 95 277.9 134.9 274.1 30.7 20.5 260.9 115 4.7 27
JMD278 20 40 2800 7000 105 297.9 151.9 294.1 22.1 21.2 272.0 125 5.2 36
JMD302 30 60 2560 6400 115 331.0 164.8 327.2 27.4 24.4 297.7 135 5.7 46
JMD110 Y A 40 50 - Y A 38 50
聯軸器規格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長
B - 016 shockcare.cn Phone: 0312-678 4766 Fax: 0312-678 4733 E-mail:china@gelufu.com
