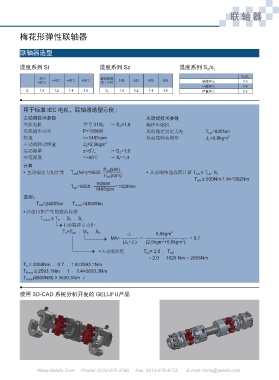

聯 軸 器
梅花形彈性聯軸器
聯軸器選型
溫度系列 St 溫度系列 Sz 溫度系列 S /s L
A
S A /S L
- 30℃ +40℃ +60℃ +80℃ 啟動頻率 100 200 400 800
+30℃ 次 / 小時 輕微沖擊 1.5
一般沖擊 1.8
1.0 1.2 1.4 1.8 1.0 1.2 1.4 1.6
S t S z 嚴重沖擊 2.5
用于標準 IEC 電機，聯軸器選型示例 :
主動端技術參數 從動端技術參數
交流電機 型號 315L → S A =1,8 螺桿壓縮機
電機輸出功率 P=160kW 從動端定員定力矩 T LN =930Nm
轉速 n=1485rpm 從動端轉動慣量 J L =6,8kgm 2
主動端轉動慣量 J A =2,9kgm 2
1
啟動頻率 z=6 / n → S Z =1,0
環境溫度 =+60℃ → S t =1,4
計算
主動端定力矩計算 T AN (Nm)=9550 P AN (kW)
● ● 從動端傳遞載荷計算 T KN ≥ T LN · S t
n AN (rpm)
T KN ≥ 930Nm·1.4=1302Nm
160kW
T AN =9550 · =1029Nm
1485rpm
選型：
T KN =2400Nm T Kmax =4800Nm
● 沖擊扭矩產生的載荷校核
T Kmax ≥ T S ﹒ S z ﹒ S t
主動端沖擊力矩
T S =T AS ﹒ M A ﹒ S A J L 6,8kgm 2
MA= = = 0.7
2
2
(J A +J L ) (2,9kgm +6,8kgm )
●
主動端扭矩 T AS = 2.0 ﹒ T AN
= 2.0 ﹒ 1029 Nm = 2058Nm
T S = 2058Nm ﹒ 0.7 ﹒ 1.8=2593.1Nm
T Kmax ≥ 2593.1Nm ﹒ 1 ﹒ 1.4=3603.3Nm
T kmax (4800NM) ≥ 3630.3Nm √
使用 3D-CAD 系統分析開發的 GELUFU產品
