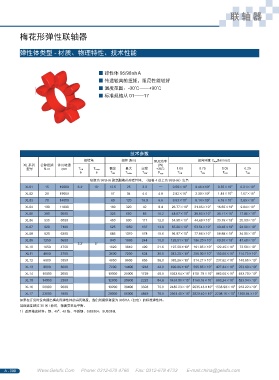

P. 7
聯 軸 器
梅花形彈性聯軸器
彈性體類型 - 材質、物理特性、技術性能
■ 彈性體 95/98 sh A
■ 傳遞較高的扭矩，阻尼性能較好
■ 溫度范圍：-30℃——+90℃
■ 標準規格從 01——17
技術參數
扭轉角 扭矩 (Nm) 阻尼功率 扭向剛度 C dyn [Nm/rad]
XL 系列 公稱扭矩 許用轉速 (W)
型號 N.m rpm T KN T kmax 額定 最大 交變 +30℃ 1.00 0.75 0.05 0.25
φ φ T KN T kmax T KW P KW T KN T KN T KN T KN
硬度為 98SHA 聚氨酯梅花形彈性體，（規格 4 以上為 95SHA）紅色
XL01 15 19000 6.4 。 10 。 12.5 25 3.3 — 0.56×10 3 0.46×10 3 0.35×10 3 0.21×10 3
XL02 20 19000 17 34 4.4 4.8 2.92×10 3 2.39×10 3 1.81×10 3 1.07×10 3
XL03 70 14000 60 120 16.0 6.6 9.93×10 3 8.14×10 3 6.16×10 3 3.65×10 3
XL04 190 11800 160 320 42 8.4 26.77×10 3 21.95×10 3 16.60×10 3 9.84×10 3
XL05 380 9500 325 650 85 10.2 48.57×10 3 39.83×10 3 30.11×10 3 17.85×10 3
XL06 530 8000 450 900 117 12.0 54.50×10 3 44.69×10 3 33.79×10 3 20.03×10 3
XL07 620 7100 525 1050 137 13.8 65.29×10 3 53.54×10 3 40.48×10 3 24.00×10 3
XL08 820 6300 685 1370 178 15.6 94.97×10 3 77.88×10 3 58.88×10 3 34.90×10 3
XL09 1250 5600 940 1880 244 18.0 129.51×10 3 106.20×10 3 80.30×10 3 47.60×10 3
3.2 。 5 。
XL10 1950 4750 1920 3840 499 21.6 197.50×10 3 161.95×10 3 122.45×10 3 72.58×10 3
XL11 4800 3750 3600 7200 624 30.0 312.20×10 3 256.00×10 3 193.56×10 3 114.73×10 3
XL12 6800 3350 4950 9900 858 36.0 383.26×10 3 314.27×10 3 237.62×10 3 140.85×10 3
XL13 8000 3000 7200 14400 1248 42.0 690.06×10 3 565.85×10 3 427.84×10 3 253.60×10 3
XL14 10000 2650 10000 20000 1729 48.0 1343.64×10 3 1101.79×10 3 883.06×10 3 493.79×10 3
XL15 14500 2380 12800 25600 2223 54.6 1424.58×10 3 1168.16×10 3 883.24×10 3 523.54×10 3
XL16 20000 2000 19200 38400 3328 75.0 2482.23×10 3 2035.43×10 3 1538.98×10 3 912.22×10 3
XL17 23500 1800 28000 56000 4849 78.0 3561.45×10 3 2920.40×10 3 2208.10×10 3 1308.84×10 3
如果在訂貨時沒有提出梅花形彈性體的肖氏硬度，我們則提供硬度為 98SHA（紅色）的標準彈性體。
當線速度超過 35 米 / 秒時，軸套要求動平衡。
#
1）適用軸套材料：鋼、45 、40 鉻、不銹鋼、SUS304、SUS316L
