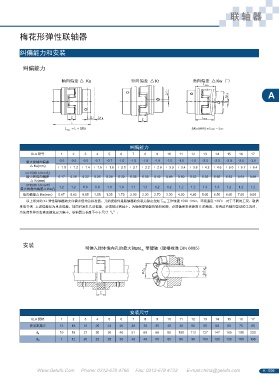

P. 8
聯 軸 器
梅花形彈性聯軸器
糾偏能力和安裝
糾偏能力
A
糾偏能力
XLA 型號 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
-0.5 -0.5 -0.5 -0.7 -0.7 -1.0 -1.0 -1.0 -1.0 -1.5 -1.5 -1.5 -2.0 -2.0 -2.0 -2.5 -3.0
最大的軸向偏差
△ Ka(mm) ﹢ 1.0 ﹢ 1.2 ﹢ 1.4 ﹢ 1.5 ﹢ 1.8 ﹢ 2.0 ﹢ 2.1 ﹢ 2.2 ﹢ 2.6 ﹢ 3.0 ﹢ 3.4 ﹢ 3.8 ﹢ 4.2 ﹢ 4.6 ﹢ 5.0 ﹢ 5.7 ﹢ 6.4
n=1500 1/min 時
最大的徑向偏差 0.17 0.20 0.22 0.25 0.28 0.32 0.36 0.38 0.42 0.48 0.50 0.52 0.55 0.60 0.62 0.64 0.68
△ Kr(mm)
n=1500 1/min 時
o
最大的角向偏差△ Kw( ) 1.2 1.2 0.9 0.9 1.0 1.0 1.1 1.1 1.2 1.2 1.2 1.2 1.3 1.3 1.2 1.2 1.2
角向偏差△ Kw(mm) 0.67 0.82 0.85 1.05 1.35 1.70 2.00 2.30 2.70 3.30 4.30 4.80 5.60 6.50 6.60 7.60 9.00
以上所列的 XL 彈性聯軸器的允許偏差值均為標準值，其前提條件是聯軸器的負載為額定扭矩 T KN, 工作轉速 1500 1/min，環境溫度 +30℃ . 對于不同的工況，敬請
來電咨詢 . 上述偏差僅為單項偏差，如同時發生幾項偏差，必須按比例減小。為確保聯軸器的軸向間隙，必須確保安裝距離 E 的精度。在兩邊有軸向竄動的工況時，
為使彈性體爪齒表面避免應力集中，聯軸器總長度不小于尺寸“L”。
安裝
可伸入彈體性內孔的最大軸 d w， 帶鍵軸（鍵槽標準 DIN 6885）
安裝尺寸
XLA 規格 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
安裝距離 E 13 16 18 20 24 26 28 30 35 40 45 50 55 60 65 75 85
10 18 27 30 38 46 51 60 68 80 100 113 127 147 165 190 220
d H
7 12 20 22 28 36 40 48 55 65 80 95 100 120 135 160 185
d W
