聯 軸 器

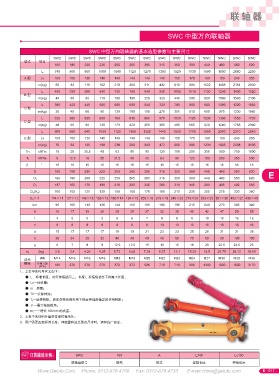

SWC 中型萬向聯軸器

SWC 中型萬向聯軸器的基本選型參數與主要尺寸
SWC SWC SWC SWC SWC SWC SWC SWC SWC SWC SWC SWC SWC SWC
型式 項目
160 180 200 225 250 265 285 315 350 390 440 490 550 620
L 740 800 900 1000 1060 1120 1270 1390 1520 1530 1690 1850 2060 2280
A 型 Lv 100 100 120 140 140 140 140 140 150 170 190 190 240 250
m(kg) 65 83 115 152 219 260 311 432 610 804 1122 1468 2154 2830
L 480 530 590 640 730 790 840 930 1000 1010 1130 1240 1400 1520
B 型
m(kg) 44 60 85 110 160 180 226 320 440 590 820 1090 1560 2100
L 380 420 440 500 560 600 640 720 780 860 960 1080 1220 1560
C 型
m(kg) 35 48 66 90 130 160 189 270 355 510 690 970 1330 1865
L 520 580 620 690 760 810 860 970 1030 1120 1230 1360 1550 1720
D 型
m(kg) 48 65 90 120 173 220 250 355 485 665 920 1240 1765 2390
L 800 850 940 1050 1120 1180 1320 1440 1550 1710 1880 2050 2310 2540
E 型 Lv 100 100 120 140 140 140 140 140 150 170 190 190 240 250
m(kg) 70 92 126 168 238 280 340 472 660 886 1230 1625 2368 3135
Tn kN*m 18 25 35.5 40 63 80 90 125 180 250 355 500 710 1000
kN*m 9 12.5 18 20 31.5 40 45 63 90 125 180 250 355 500
T f
β ° 15 15 15 15 15 15 15 15 15 15 15 15 15 15
D 160 180 200 225 250 265 285 315 350 390 440 490 550 620 E
160 180 200 225 250 265 285 315 350 390 440 490 550 620
D f
137 155 170 196 218 233 245 280 310 345 390 435 492 555
D 1
D 2 (H 9 ) 100 105 120 135 150 160 170 185 210 235 255 275 320 380
D 3 ×δ 114×11 127×12 146×13 159×12 180×14 194×15 203×16 219×19 245×22 273×25 325×25 351×30 402×32 426×40
Lm 95 105 110 125 140 150 160 180 195 215 240 270 305 340
K 16 17 18 20 25 25 27 32 35 40 42 47 50 55
t 4 5 5 5 6 6 7 8 8 8 10 12 12 12
n 8 8 8 8 8 8 8 10 10 10 16 16 16 16
d 15 17 17 17 19 19 21 23 23 25 28 31 31 38
b 20 24 28 32 40 40 40 40 50 70 80 90 100 100
g 6 7 8 9 12.5 12.5 15 15 16 18 20 22.5 22.5 25
m l (kg) 2.8 3.4 4.26 4.35 5.73 6.62 7.38 9.37 12.1 15.29 18.5 23.75 29.12 38.08
法蘭 規格 M14 M16 M16 M16 M18 M18 M20 M22 M22 M24 M27 M30 M30 M36
螺栓 擰緊力矩 180 270 270 270 372 372 526 710 710 906 1340 1820 1820 3170
(N*m)
1．上表中各代號含義如下 :
● L—標準長度，對可伸縮型而言，長度 L 系縮短狀態下的最小長度；
● Lv—伸長量；
● m—質量；
● Tn—公稱轉矩；
● T f —疲勞轉矩，即在交變負荷作用下按疲勞強度確定的許用轉矩；
● β—最大軸線折角；
● m l ——增長 100mm 的質量。
2．上表中未注明計量單位者按毫米計；
3．用戶需要改變標準長度、伸縮量和法蘭型式尺寸時，請和我廠商定。

SWC 160 A L740 Lv100
聯軸器型號 規格 型式 最短長度 伸縮長度
