P. 18
聯 軸 器

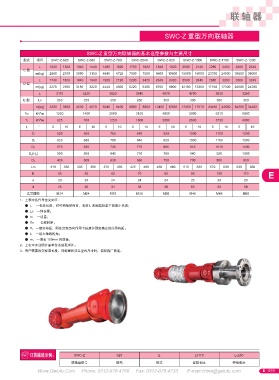

SWC-Z 重型萬向聯軸器
SWC-Z 重型萬向聯軸器的基本選型參數與主要尺寸
型式 項目 SWC-Z-620 SWC-Z-680 SWC-Z-780 SWC-Z840 SWC-Z-920 SWC-Z-1000 SWC-Z-1100 SWC-Z-1200
L 1240 1320 1340 1440 1480 1620 1700 1920 1840 1920 2060 2140 2280 2400 2480 2640
C 型
m(kg) 2060 2100 3090 3150 4645 4725 7000 7090 9600 10600 15800 16000 23700 24000 36600 36000
L 1740 1820 1840 1940 1980 2120 2200 2420 2340 2420 2560 2640 2880 3200 3080 3240
D 型
m(kg) 2270 2300 3180 3220 4440 4500 6220 6300 8700 8800 12180 12300 17150 17300 24000 24200
L 3110 3230 3620 3840 4570 4790 5030 3280
E 型 Lv 250 250 250 250 300 300 300 300
m(kg) 3320 3350 4530 4570 6340 6400 8880 8960 12450 12550 17450 17570 24450 24600 34200 34400
Tn kN*m 1250 1400 2500 3150 4000 5000 6310 8000
kN*m 625 700 1250 1600 2000 2500 3150 4000
T f
β ° 5 10 5 10 5 10 5 10 5 10 5 10 5 10 5 10
D 620 680 780 840 920 1000 1100 1200
620 680 780 840 920 1000 1100 1200
D f
575 635 725 775 855 915 1015 1100
D 1
D 2 (H 9 ) 500 550 640 710 760 840 920 1000
426 508 630 660 750 790 850 900
D 3
Lm 310 330 335 360 370 405 425 480 460 480 515 535 570 600 620 660
E
K 55 55 62 70 80 90 100 110
n 20 24 24 24 24 20 20 20
d 25 25 31 38 38 50 50 58
法蘭螺栓 M24 M24 M30 M36 M36 M48 M48 M56
1．上表中各代號含義如下 :
● L —標準長度，對可伸縮型而言，長度 L 系縮短狀態(tài)下的最小長度；
● Lv —伸長量；
● m —質量；
● Tn —公稱轉矩；
● T f —疲勞轉矩，即在交變負荷作用下按疲勞強度確定的許用轉矩；
● β —最大軸線折角；
● m l —增長 100mm 的質量。
2．上表中未注明計量單位者按毫米計；
3．用戶需要改變標準長度、伸縮量和法蘭型式尺寸時，請和我廠商定。
SWC-Z 620 E L3110 Lv250
聯軸器型號 規(guī)格 型式 最短長度 伸縮長度
