P. 20
聯 軸 器

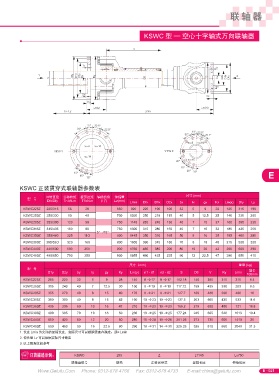

KSWC 型 — 空心十字軸式萬向聯軸器
E
KSWC 正裝貫穿式聯軸器參數表
尺寸 (mm)
回轉直徑 公稱轉矩 疲勞扭矩 軸線折角 伸縮量
型 號 o
Dfx/Dfy Tn kN.m Tf kN.m β( ) Lv(mm) Lmin Dfx D1x D2x bx tx gx Kx Lm(x) Dfy Ly
KSWC225Z 225/315 56 28 650 920 225 196 105 32 5 9 20 125 315 190
KSWC250Z 250/330 80 40 700 1020 250 218 115 40 5 12.5 25 140 330 200
KSWC285Z 285/390 120 58 750 1140 285 245 135 40 7 15 27 160 390 230
KSWC315Z 315/435 160 80 750 1300 315 280 150 40 7 15 32 180 435 250
5° /15°
KSWC350Z 350/480 225 11O 800 1445 350 310 165 50 8 16 35 195 480 290
KSWC390Z 390/52O 320 160 800 1605 390 345 185 70 8 18 40 215 520 320
KSWC440Z 440/600 500 250 900 1760 435 385 200 80 10 20 42 260 600 390
KSWC490Z 490/650 700 350 900 1955 480 425 225 90 12 22.5 47 290 650 410
尺寸 重量 (kg)
型 號 增長
D1y D2y by ty gy Ky Lm(y) n1 - d1 n2 - d2 S D3 V Ry Lmin
100mm
KSWC225Z 285 220 32 5 9 28 140 8 -Φ17 8 -Φ17 102.18 146 395 315 215 6.4
KSWC250Z 315 240 40 7 12.5 30 150 8 -Φ19 8 -Φ19 117.72 159 435 330 283 8.5
KSWC285Z 355 270 40 8 15 40 170 8 -Φ21 8 -Φ21 127.7 180 480 390 400 10
KSWC315Z 390 300 40 8 15 42 190 10 -Φ23 10 -Φ23 137.5 203 565 435 533 11.6
KSWC350Z 435 335 50 10 16 47 210 10 -Φ23 10 -Φ23 165.2 219 630 480 721 16.8
KSWC390Z 480 385 70 10 18 50 230 10 -Φ25 10 -Φ25 177.24 245 695 520 1013 19.4
KSWC440Z 550 420 80 12 20 60 280 16 -Φ28 10 -Φ28 201.25 273 735 600 1410 25
KSWC490Z 590 450 90 15 22.5 60 290 16 -Φ31 14 -Φ31 225.25 325 810 650 2040 31.3
1. 長度 Lmin 為允許的最短長度，實際尺寸可以根據需要在確定：須≥ Lmin
2. 伸長量 Lv 可以根據實際尺寸確定
3. 以上數據僅供參考
KSWC 285 Z L1140 Lv750
聯軸器型號 規格 正裝貫穿式 最短長度 伸縮長度
