聯 軸 器

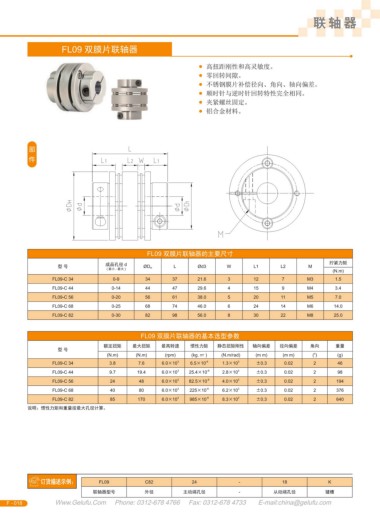

FL09 雙膜片聯軸器
● 高扭距剛性和高靈敏度。
● 零回轉間隙。
● 不銹鋼膜片補償徑向、角向、軸向偏差。
● 順時針與逆時針回轉特性完全相同。
● 夾緊螺絲固定。
● 鋁合金材料。
FL09 雙膜片聯軸器的主要尺寸
成品孔徑 d 擰緊力矩
型 號 ?D H L ?d3 W L1 L2 M
( 最小 - 最大 ) (N.m)
FL09-C 34 0-9 34 37 21.6 3 12 7 M3 1.5
FL09-C 44 0-14 44 47 29.6 4 15 9 M4 3.4
FL09-C 56 0-20 56 61 38.0 5 20 11 M5 7.0
FL09-C 68 0-25 68 74 46.0 6 24 14 M6 14.0
FL09-C 82 0-30 82 98 56.0 8 30 22 M8 25.0
FL09 雙膜片聯軸器的基本選型參數
額定扭矩 最大扭矩 最高轉速 慣性力矩 靜態扭矩剛性 軸向偏差 徑向偏差 角向 重量
型 號
(N.m) (N.m) (rpm) (kg. ㎡ ) (N.m/rad) (m m) (m m) ( ) (g)
o
FL09-C 34 3.8 7.6 6.0×10 3 6.5×10 -6 1.3×10 3 ±0.3 0.02 2 46
FL09-C 44 9.7 19.4 6.0×10 3 25.4×10 -6 2.8×10 3 ±0.3 0.02 2 98
FL09-C 56 24 48 6.0×10 3 82.5×10 -6 4.0×10 3 ±0.3 0.02 2 194
FL09-C 68 40 80 6.0×10 3 225×10 -6 6.2×10 3 ±0.3 0.02 2 376
FL09-C 82 85 170 6.0×10 3 985×10 -6 8.3×10 3 ±0.3 0.02 2 640
說明：慣性力矩和重量按最大孔徑計算。
FL09 C82 24 - 18 K
聯軸器型號 外徑 主動端孔徑 - 從動端孔徑 鍵槽
