聯 軸 器

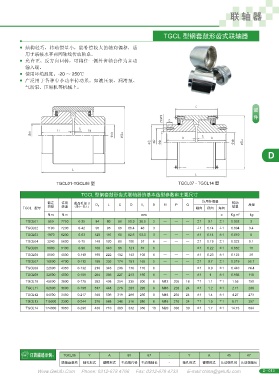

TGCL 型鋼套鼓形齒式聯軸器
結構輕巧，轉動慣量小，能補償較大的軸向偏移，適
●
用于聯接水平兩同軸線傳動軸系。
允許正、反方向回轉，可將任一側外齒軸套作為主動
●
輸入端。
使用環境溫度：-20 ～ 250℃
●
廣泛用于各種中小功率傳動系。如液壓泵、潤滑泵、
●
氣動泵、壓縮機等機械上。
D
TGCL01-TGCL06 型 TGCL07 - TGCL14 型
TGCL 型鋼套鼓形齒式聯軸器的基本選型參數和主要尺寸
額定 許用 成品孔徑 d L C D S M P Q 許用補償量 轉動 質量
TGCL 型號 扭矩 轉速 ( 最小 - 最大 ) D H l 1 軸向 徑向 角向 慣量
N.m N.m mm o Kg.m 2 kg
TGCL01 550 7750 0-35 84 80 50 50.9 38.5 3 — — — ±1 0.1 ±1 0.002 2
TGCL02 1100 7200 0-42 95 95 65 60.4 46 3 — — — ±1 0.14 ±1 0.004 3.4
TGCL03 1970 6200 0-63 120 110 68 82.6 53.5 3 — — — ±1 0.14 ±1 0.010 6
TGCL04 3240 5600 0-75 140 120 80 100 57 6 — — — ±1 0.19 ±1 0.022 9.1
TGCL05 5600 5100 0-90 168 140 95 121 67 6 — — — ±1 0.22 ±1 0.052 15
TGCL06 8500 4800 0-110 190 222 102 143 108 6 — — — ±1 0.23 ±1 0.122 29
TGCL07 16000 4700 0-112 186 335 174 151 165 5 — — — ±1 0.7 ±1 0.219 55.7
TGCL08 22000 4350 0-132 216 346 206 178 170 6 — — — ±1 0.9 ±1 0.440 74.4
TGCL09 32000 4000 0-158 264 386 227 213 160 6 — — — ±1 1 ±1 0.956 116
TGCL10 45000 3800 0-175 282 408 254 235 200 8 M12 205 18 ±1 1.1 ±1 1.55 150
TGCL11 62000 3600 0-198 317 448 276 263 220 8 M16 226 24 ±1 1.2 ±1 2.71 206
TGCL12 84000 3450 0-217 346 508 319 286 250 8 M16 250 24 ±1 1.4 ±1 4.27 273
TGCL13 115000 3300 0-244 376 568 346 316 280 8 M16 276 24 ±1 1.5 ±1 6.71 357
TGCL14 174000 3050 0-290 436 710 383 372 350 10 M20 330 30 ±1 1.7 ±1 14.73 584
TGCL05 Y A 65 67 - Y A 45 67
聯軸器規格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長
