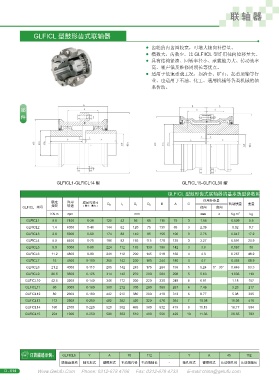

Page 13 - TGCL型鋼套鼓形齒式聯軸器樣本|鼓形齒聯軸器|聯軸器-格魯夫機械設備制造有限公司

聯 軸 器

GLFICL 型鼓形齒式聯軸器

齒輪的內齒圈較寬，可增大軸向補償量。
●
● 模數大，齒數少。比 GLFIICL 型許用徑向位移量大。
具有結構緊湊、回轉半徑小、承載能力大、傳動效率
●
高、噪聲低及維修周期長等優點。
適用于低速重載工況，如冶金、礦山、起重運輸?shù)刃? ●
業、也適用于石油、化工、通用機械等各類機械的軸
系傳動。

GLFICL1-GLFICL14 型 GLFICL15-GLFICL30 型

GLFICL 型鼓形齒式聯軸器的基本選型參數和主要尺寸
額定 許用 成品孔徑 d B A C 許用補償量 轉動慣量 重量
GLFICL 型號 扭矩 轉速 ( 最小 - 最大 ) D H l 1 D 1 D 2 徑向 角向
KN.m rpm mm mm o Kg.m 2 kg
GLFICL1 0.8 7100 0-38 125 42 95 60 115 75 3 1.96 0.009 5.9
GLFICL2 1.4 6300 0-48 144 62 120 75 135 88 3 2.36 0.02 9.7
GLFICL3 2.8 5900 0-60 174 82 140 95 155 106 3 2.75 0.047 17.2
GLFICL4 5.0 5400 0-70 196 82 165 115 178 125 3 3.27 0.091 24.9
GLFICL5 8.0 5000 0-80 224 112 183 130 198 142 3 3.8 0.167 38
GLFICL6 11.2 4800 0-90 241 112 200 145 218 160 4 4.3 0.267 48.2
GLFICL7 15 4500 0-100 265 142 230 160 244 180 4 4.7 0.453 68.9
GLFICL8 21.2 4000 0-110 285 142 245 175 264 193 5 5.24 1° 30′ 0.646 83.3
GLFICL9 26.5 3500 0-125 314 142 270 200 284 208 5 5.63 1.036 110
GLFICL10 42.5 3200 0-140 346 172 300 220 330 249 5 6.81 1.18 157
GLFICL11 60 3000 0-160 380 212 330 260 360 267 6 7.46 3.28 217
GLFICL12 80 2600 0-180 442 212 380 290 419 313 6 8.77 5.08 305
GLFICL13 112 2300 0-200 482 252 420 320 476 364 7 10.08 10.06 416
GLFICL14 160 2100 0-220 520 302 465 360 532 415 8 11.15 16.77 594
GLFICL15 224 1900 0-250 590 352 510 400 556 429 10 11.36 26.55 783

GLFICL5 Y A 70 112 - Y A 45 112
聯軸器規格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長
