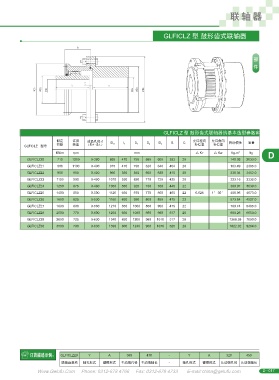

P. 16
聯 軸 器
GLFICLZ 型 鼓形齒式聯軸器
GLFICLZ 型 鼓形齒式聯軸器的基本選型參數和主要尺寸
額定 許用 成品孔徑 d B C 允許徑向 允許角向 轉動慣性 重量
GLFICLZ 型號 扭矩 轉速 ( 最小 - 最大 ) D H l 1 D 1 D 2 D 3 補償量 補償量
KN.m rpm mm △ K r △ Kw Kg.m 2 kg D
GLFICLZ20 710 1200 0-380 855 470 755 585 600 393 20 140.03 2033.0
GLFICLZ21 900 1100 0-400 915 470 795 620 640 404 20 183.49 2385.0
GLFICLZ22 950 950 0-420 960 550 840 665 680 415 20 235.04 2452.0
GLFICLZ23 1120 900 0-450 1010 550 890 710 720 435 20 323.16 3332.0
GLFICLZ24 1250 875 0-480 1050 550 925 730 760 445 22 389.97 3639.0
GLFICLZ25 1400 850 0-500 1120 650 970 770 800 465 22 0.026 1° 30′ 485.96 4073.0
GLFICLZ26 1600 825 0-530 1160 650 990 800 850 475 22 573.64 4527.0
GLFICLZ27 1800 800 0-560 1210 650 1060 850 900 479 22 789.74 5485.0
GLFICLZ28 2000 770 0-600 1250 650 1080 890 960 517 28 960.26 6050.0
GLFICLZ29 2800 725 0-630 1340 650 1200 960 1010 517 28 1268.98 7090.0
GLFICLZ30 3500 700 0-630 1390 800 1240 960 1070 525 28 1822.02 9264.0
GLFICLZ20 Y A 360 470 - Y A 320 450
聯軸器規格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長
shockcare.cn Phone: 0312-678 4766 Fax: 0312-678 4733 E-mail:china@gelufu.com D - 017
