聯 軸 器

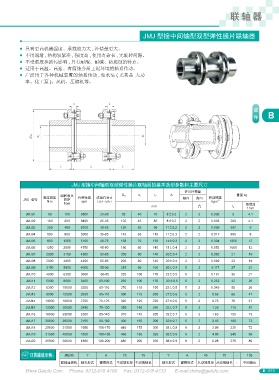

JMJ 型接中間軸型雙型彈性膜片聯軸器
● 具有更高機械強度、承載能力大 , 補償量更大。
● 不用潤滑 , 結構較緊湊 , 強度高 , 使用壽命長 , 無旋轉間隙。
● 不受溫度和油污影響 , 具有耐酸、耐堿、防腐蝕的特點。
● 適用于高溫、高速、有腐蝕介質工況環(huán)境的軸系傳動。
● 廣泛用于各種機械裝置的軸系傳動 , 如水泵 ( 尤其是 大功
率、化工泵 )、風機、壓縮機等。
B
JMJ 型接中間軸型雙型彈性膜片聯軸器的基本選型參數和主要尺寸
許用補償量
瞬間最大 D H l 1 l 2 A 重量 kg
額定扭矩 許用轉速 成品孔徑 d 軸向 角向 轉動慣量
JMJ 型號 N.m 轉矩 rpm ( 最小 - 最大 ) kg.m 2
N.m
mm ( ) l 2 每增加
o
1mm
JMJ01 63 100 9300 20-38 92 40 70 8±0.2 2 2 0.002 2 4.1
JMJ02 100 200 8400 25-45 102 45 80 8±0.2 2 2 0.003 209 4.1
JMJ03 250 400 6700 30-55 128 55 96 11±0.2 2 2 0.009 507 8
JMJ04 500 800 5900 35-65 145 65 116 11±0.3 2 2 0.017 805 8
JMJ05 800 1250 5100 40-75 168 75 136 14±0.3 2 2 0.034 1205 12
JMJ06 1250 2000 4750 45-80 180 80 140 15±0.4 2 2 0.053 1605 12
JMJ07 2000 3150 4300 50-85 200 80 140 20±0.4 2 2 0.082 21 19
JMJ08 2500 4000 4200 55-85 205 80 140 20±0.4 2 2 0.092 23 19
JMJ09 3150 5000 4000 55-90 215 90 160 20±0.4 5 2 0.117 27 21
JMJ10 4000 6300 3650 60-95 235 100 170 23±0.5 5 2 0.191 36 21
JMJ11 5000 8000 3400 60-100 250 100 170 23±0.5 5 2 0.252 42 26
JMJ12 6300 10000 3200 60-110 270 110 190 23±0.5 5 2 0.349 50 26
JMJ13 8000 12500 2850 65-110 300 115 200 27±0.6 5 2 0.56 66 47
JMJ14 10000 16000 2700 70-125 320 125 220 27±0.6 5 2 0.75 78 47
JMJ15 12500 20000 2450 75-130 350 140 240 32±0.7 5 2 1.26 110 51
JMJ16 16000 23000 2300 80-140 370 145 250 32±0.7 5 2 1.63 125 72
JMJ17 20000 25000 2150 90-160 400 165 290 32±0.7 5 2 2.45 160 72
JMJ18 25000 31500 1950 100-170 440 175 300 38±0.9 8 2 3.99 220 72
JMJ19 31500 40000 1850 100-180 460 185 320 38±0.9 8 2 4.98 245 89
JMJ20 35500 50000 1800 120-200 480 200 350 38±0.9 8 2 6.28 275 89
JMJ05 Y A 75 75 - Y A 45 75 - 136
聯軸器規(guī)格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長 - 中間軸長
