聯 軸 器

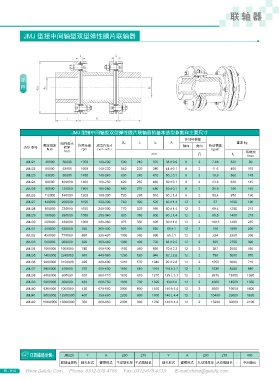

JMJ 型接中間軸型雙型彈性膜片聯軸器

JMJ 型接中間軸型雙型彈性膜片聯軸器的基本選型參數和主要尺寸
許用補償量
瞬間最大 D H l 1 l 2 A 重量 kg
額定扭矩 許用轉速 成品孔徑 d 軸向 角向 轉動慣量
JMJ 型號 N.m 轉矩 rpm ( 最小 - 最大 ) kg.m 2
N.m
o
mm ( ) l 2 每增加
1mm
JMJ21 40000 56000 1700 120-200 500 210 370 38±0.9 8 2 7.68 320 89
JMJ22 50000 63000 1600 140-220 540 220 380 44±0.1 8 2 11.6 400 110
JMJ23 63000 80000 1450 140-240 600 240 410 50±0.1 8 2 19.8 560 145
JMJ24 80000 100000 1400 160-250 620 255 440 50±0.1 8 2 23.6 620 145
JMJ25 90000 125000 1300 180-280 660 275 480 50±0.1 8 2 31.9 740 145
JMJ26 112000 140000 1200 180-300 720 295 510 60±1.4 8 2 50.4 970 190
JMJ27 140000 200000 1150 220-300 740 300 520 60±1.4 12 2 57 1050 190
JMJ28 160000 224000 1100 240-300 770 320 560 60±1.4 12 2 69.4 1200 215
JMJ29 180000 280000 1050 250-340 820 350 600 60±1.4 12 2 95.5 1400 215
JMJ30 280000 450000 1000 280-360 875 350 620 50±1.6 12 2 109.5 1400 235
JMJ31 400000 630000 930 300-400 935 350 630 60±1 12 2 156 1800 290
JMJ32 450000 710000 880 320-420 1030 380 690 60±1 12 2 224 2250 330
JMJ33 560000 900000 820 360-460 1080 400 726 66±2.2 12 2 325 2750 390
JMJ34 1000000 1600000 740 400-500 1160 460 836 70±2.3 12 2 387 3500 450
JMJ35 1400000 2240000 680 440-560 1290 520 946 82±2.6 12 2 750 5000 570
JMJ36 2000000 3150000 620 480-600 1410 570 1040 92±2.8 12 2 1050 6600 710
JMJ37 2800000 400000 570 450-630 1530 610 1100 115±3.7 12 2 1630 8400 880
JMJ38 4000000 600000 520 560-710 1670 670 1210 125±3.7 12 2 2670 11000 1050
JMJ39 5000000 800000 480 600-750 1830 730 1320 130±4 12 2 4060 14500 1350
JMJ40 6300000 1000000 430 670-850 2000 800 1450 140±4.4 12 2 6600 19000 1600
JMJ41 8000000 12500000 400 750-850 2200 800 1600 140±4.4 12 2 10400 25000 1850
JMJ42 10000000 16000000 350 800-950 2400 960 1760 140±4.4 12 2 15200 32000 2100

JMJ25 Y A 280 275 - Y A 200 270 - 480
聯軸器規格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長 - 中間軸長
