P. 12
聯 軸 器

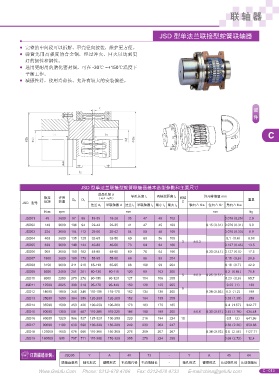

JSD 型單法蘭聯接型蛇簧聯軸器
完整的中間段可以拆解。罩殼徑向按裝，維護更方便。
●
彈簧先用高強度的合金鋼，經過淬火、回火以達到更
●
好的韌性和鋼性。
選用更耐用的腈化密封圈，可在 -30℃ ~+150℃溫度下
●
平衡工作。
減振性好，使用壽命長。允許有較大的安裝偏差。
●
C
JSD 型單法蘭聯接型蛇簧聯軸器基本選型參數和主要尺寸
成品孔徑 d
額定 許用 ( 最小 - 最大 ) 軸孔長度 l 1 兩軸端距離 l 2 間隙 許用補償量 mm 重量
JSD 型號 扭矩 轉速 D H D 1 C
法蘭 d 1 半聯軸器 d 法蘭 l 1 半聯軸器 l 3 最小 l 2 最大 l 2 軸向△ Ka 徑向△ Kr 角向△ Kw
N.m rpm mm mm kg
JSD01 45 3600 97 86 18-35 18-28 35 47 45 102 0.076（0.25） 2.9
JSD02 140 3600 106 94 22-42 22-35 41 47 45 109 0.15（0.31）0.076（0.31） 3.9
JSD03 224 3600 114 112 25-56 25-42 54 50 45 109 0.076（0.33） 5.9
JSD04 400 3600 135 125 32-65 32-50 60 60 56 109 0.1（0.4） 8.98
3 ±0.3
JSD05 630 3600 148 144 40-80 40-56 73 64 64 166 0.127（0.45） 13.5
JSD06 900 3600 159 152 48-85 48-65 80 76 64 166 0.20（0.41）0.127（0.5） 17.5
JSD07 1800 3600 190 178 55-95 55-80 88 88 93 204 0.15（0.6） 28.6
JSD08 3150 3600 211 210 65-110 65-95 98 100 93 204 0.18（0.7） 42.9
JSD09 5600 2400 251 251 80-130 80-110 120 90 103 205 0.2（0.84） 70.8
5 ±0.3 0.25（0.51）
JSD10 8000 2250 270 276 90-150 90-120 127 104 106 205 0.23（0.9） 95.7
JSD11 12500 2025 308 319 95-170 95-140 150 120 125 205 0.25（1） 139
6
JSD12 18000 1800 346 346 110-190 110-170 162 134 130 205 0.28（0.56） 0.3（1.2） 190
JSD13 25000 1650 384 359 120-200 120-200 152 184 135 205 0.33（1.35） 259
JSD14 35500 1500 453 426 100-250 100-200 173 183 175 185 0.4（1.57） 342.77
JSD15 50000 1350 501 457 110-280 110-220 186 198 180 205 ±0.6 0.30（0.61）0.45（1.78） 434.48
JSD16 63000 1220 566 527 125-320 130-250 220 216 194 224 10 0.5 （2） 641.96
JSD17 90000 1100 630 590 100-320 130-280 249 239 202 247 0.56（2.26） 859.88
JSD18 125000 1050 676 660 110-360 150-300 276 259 207 267 0.38（0.76） 0.6（2.46） 1127.71
JSD19 160000 900 757 711 110-380 170-320 305 279 224 289 0.68（2.72） 12.4
JSD05 Y A 45 73 - Y A 45 64
聯軸器規格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長
