聯 軸 器

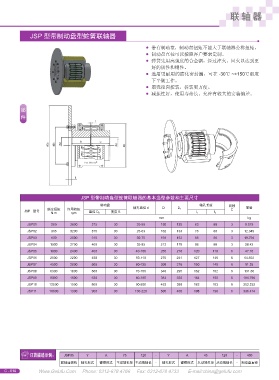

JSP 型帶制動盤型蛇簧聯軸器
帶有制動盤，制動盤扭矩不能大于聯軸器公稱扭矩。
●
制動盤直徑可以按照客戶要求定制。
●
彈簧先用高強度的合金鋼，經過淬火、回火以達到更
●
好的韌性和鋼性。
選用更耐用的腈化密封圈，可在 -30℃ ~+150℃溫度
●
下平衡工作。
罩殼徑向按裝，拆裝更方便。
●
減振性好，使用壽命長。允許有較大的安裝偏差。
●
JSP 型帶制動盤型蛇簧聯軸器的基本選型參數和主要尺寸
制動盤 軸孔長度 間隙
額定扭矩 許用轉矩 軸孔直徑 d D D 1 C 重量
JSP 型號 寬度 B
N.m rpm 直徑 D H l 1 l 2
mm kg
JSP01 200 3800 315 30 20-50 150 125 63 88 3 9.579
JSP02 315 3200 315 30 25-63 162 133 76 88 3 12.349
JSP03 630 2800 315 30 30-75 193 152 88 88 3 19.794
JSP04 1000 2700 400 30 35-85 212 179 98 88 3 28.42
JSP05 1800 2400 400 30 40-100 250 216 120 119 6 47.76
JSP06 2800 2200 450 30 50-110 270 241 127 146 6 64.922
JSP07 4500 2000 500 30 60-125 308 276 150 149 6 91.35
JSP08 6300 1800 560 30 70-150 346 295 162 152 6 131.66
JSP09 9000 1600 630 30 80-180 384 330 184 158 6 184.798
JSP10 12500 1500 800 30 90-200 453 368 182 183 6 253.332
JSP11 16000 1300 900 30 100-220 500 400 198 198 6 336.414
JSP05 Y A 75 120 - Y A 45 120 - 400
聯軸器規格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長 - 制動盤直徑
