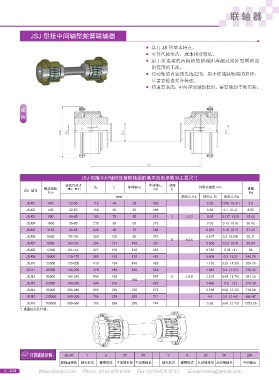

JSJ 型接中間軸型蛇簧聯軸器

具有 JS 型基本特點。
●
可替代鼓形齒，成本相對較低。
●
用于所連接的兩根軸的軸端距離超過間距型聯軸器
●
的范圍的工況。
浮動軸的直徑預先選定的，用于傳遞聯軸器的扭矩，
●
只需要檢查允許轉速。
轉速要求高，中間浮動軸較長時，需要做動平衡實驗。
●

JSJ 型接中間軸型蛇簧聯軸器的基本選型參數和主要尺寸
成品孔徑 d 中間軸 L 2 間隙
額定扭矩 ( 最小 - 最大 ) D H l 1 中間軸 d 1 min C 許用補償量 mm 重量
JSJ 型號
N.m Kg
mm 軸向△ Ka 徑向△ Kr 角向△ Kw
JSJ01 140 22-35 116 48 28 162 0.05 0.076（0.31） 3.9
JSJ02 400 32-50 158 60 35 195 0.05 0.1（0.4） 8.85
JSJ03 900 48-65 183 76 50 213 3 ±0.3 0.05 0.127（0.5） 15.62
JSJ04 1800 55-80 218 89 63 275 0.05 0.15（0.6） 26.42
JSJ05 3150 65-85 245 98 75 294 0.076 0.18（0.7） 37.23
JSJ06 5600 75-110 286 120 90 372 0.427 0.2（0.84） 63.11
5 ±0.5
JSJ07 8000 80-120 324 127 100 391 0.508 0.23（0.9） 83.54
JSJ08 12500 90-140 327 150 120 453 0.735 0.25（1） 98
JSJ09 18000 110-170 365 162 130 463 0.908 0.3（1.2） 140.29
JSJ10 25000 120-200 419 184 140 482 1.135 0.33（1.35） 209.75
JSJ11 35500 140-200 478 183 160 549 1.952 0.4（1.57） 276.94
JSJ12 50000 160-240 548 198 587 6 ±0.6 2.815 0.45（1.78） 381.36
200
JSJ13 63000 180-250 604 216 622 3.496 0.5 （2） 519.38
JSJ14 90000 200-280 665 239 220 673 3.768 0.56（2.26） 718.68
JSJ15 125000 240-320 708 259 250 711 4.4 0.6（2.46） 898.47
JSJ16 160000 280-360 782 289 280 744 5.62 0.68（2.72） 1205.28
1. 重量按無孔計算。

JSJ05 Y A 70 98 - Y A 65 98 - 294
聯軸器規格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長 - 中間軸長
