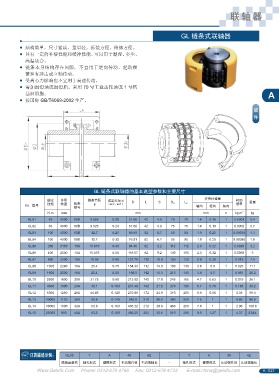

聯 軸 器

GL 鏈條式聯軸器

結構簡單，尺寸緊湊，重量輕，拆裝方便，維修方便。
●
具有一定的補償性能和緩沖性能?？梢杂糜诔睗?、多塵、
●
高溫場合。
鏈條本身結構存在間隙，不宜用于逆向傳動、起動頻
●
繁和有沖擊或立軸傳動。
受離心力影響也不宜用于高速傳動。
●
需加潤滑油或潤滑脂。常用 70 號工業齒輪油或 1 號鈣
●
基潤滑脂。 A
按國際 GB/T6069-2002 生產。
●

GL 鏈條式聯軸器的基本選型參數和主要尺寸

額定 許用 鏈條節距 成品孔徑 d D L S 許用補償量 轉動 重量
GL 型號 扭矩 轉速 鏈條 p ( 最小 - 最大 ) D H L K 軸向 徑向 角向 慣量
型號
N.m rpm mm mm o kg.m 2 kg
GL01 40 4500 06B 9.525 0-20 51.06 42 4.9 70 70 1.4 0.19 1 0.0001 0.4
GL02 63 4500 06B 9.525 0-24 57.08 42 4.9 75 75 1.4 0.19 1 0.0002 0.7
GL03 100 4000 08B 12.7 0-25 68.88 52 6.7 85 80 1.9 0.25 1 0.00038 1.1
GL04 160 4000 08B 12.7 0-32 76.91 52 6.7 95 95 1.9 0.25 1 0.00086 1.8
GL05 250 3150 10A 15.875 0-40 94.46 62 9.2 112 112 2.3 0.32 1 0.0025 3.2
GL06 400 2500 10A 15.875 0-50 116.57 82 9.2 140 105 2.3 0.32 1 0.0058 5
GL07 630 2500 12A 19.05 0-60 127.78 112 10.9 150 122 2.8 0.38 1 0.012 7.4
GL08 1000 2240 16A 25.4 0-70 154.33 112 14.3 180 135 3.8 0.5 1 0.025 11.1
GL09 1600 2000 16A 25.4 0-80 186.5 112 14.3 215 145 3.8 0.5 1 0.061 20.2
GL10 2500 1600 20A 31.75 0-90 213.02 142 17.8 245 165 4.7 0.63 1 0.079 26.1
GL11 4000 1500 24A 38.1 0-100 231.49 142 21.5 270 195 5.7 0.76 1 0.188 39.2
GL12 6300 1250 28A 44.45 0-120 270.08 172 24.9 310 205 6.6 0.88 1 0.38 59.4
GL13 10000 1120 32A 50.8 0-140 340.8 212 28.6 380 230 7.6 1 1 0.86 86.5
GL14 16000 1000 32A 50.8 0-160 405.22 212 28.6 450 250 7.6 1 1 2.06 150.8
GL15 25000 900 40A 63.5 0-190 466.25 252 35.6 510 285 9.5 1.27 1 4.37 234.4

GL05 Y A 40 62 - Y A 38 62
聯軸器規格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長
