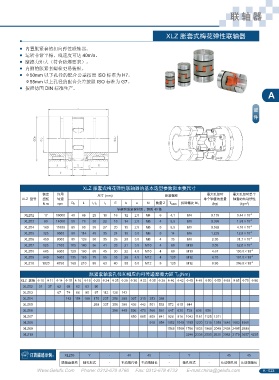

聯 軸 器

XLZ 脹套式梅花彈性聯軸器

● 內置脹緊套的扭向彈性聯軸器。
● 運轉非常平穩，線速度可達 40m/s。
● 摩擦力矩大（符合防爆要求）。
● 內側的脹緊套螺栓更易裝配。
● Φ50mm 以下孔徑的配合公差按照 ISO 標準為 H7，
Φ55mm 以上孔徑的配合公差按照 ISO 標準為 G7。
● 按照德國 DIN 標準生產。
A

XLZ 脹套式梅花彈性聯軸器的基本選型參數和主要尺寸
額定 許用 尺寸 (mm) 脹緊螺栓 最大孔徑時 最大孔徑時單個
XLZ 型號 扭矩 轉速 單個軸套的重量 軸套的轉動慣性
2
N.m rpm D H L l 1 :l 2 l 3 E b s M 數量 Z T A[NM] 拆卸螺紋 M 1 (kg) (kgm )
軸套和脹緊套材質：鋼質 40 鉻
XLZ02 17 19000 40 66 25 18 16 12 2.0 M4 6 4.1 M4 0.179 0.44×10 -4
XLZ03 60 14000 55 78 30 22 18 14 2.0 M5 4 8.5 M5 0.399 1.91×10 -4
XLZ04 160 11800 65 90 35 27 20 15 2.5 M5 8 8.5 M5 0.592 4.18×10 -4
XLZ05 325 9500 80 114 45 35 24 18 3.0 M6 8 14 M6 1.225 12.9×10 -4
XLZ06 450 8000 95 126 50 35 26 20 3.0 M8 4 35 M8 2.30 31.7×10 -4
XLZ07 525 7100 105 140 56 41 28 21 3.5 M10 4 69 M10 3.08 52.0×10 -4
XLZ08 685 6300 120 160 65 45 30 22 4.0 M10 4 69 M10 4.67 103.0×10 -4
XLZ09 940 5600 135 185 75 55 35 26 4.5 M12 4 120 M12 6.70 191.0×10 -4
XLZ10 1920 4750 160 210 85 63 40 30 5.0 M12 5 120 M12 9.90 396.8×10 -4

脹緊套軸套孔徑和相應的可傳遞摩擦力矩 T R (Nm)
XLZ 規格 Φ10 Φ11 Φ14 Φ15 Φ16 Φ19 Φ20 Φ24 Φ25 Φ28 Φ30 Φ32 Φ35 Φ38 Φ40 Φ42 Φ45 Φ48 Φ50 Φ55 Φ60 Φ65 Φ70 Φ80
XLZ02 31 37 62 68 62 83 90
XLZ03 67 74 66 90 97 112 120 143
XLZ04 142 154 189 170 237 250 280 307 310 353 389
XLZ05 269 337 356 398 436 442 501 533 572 615 644
XLZ06 399 445 506 470 566 581 647 630 728 836 858
XLZ07 650 685 809 841 926 916 1042 1181 1125 1311
XLZ08 918 954 1052 1040 1185 1220 1318 1359 1646 1662 1960
XLZ09 1568 1569 1768 1833 1968 2049 2438 2495 2898
XLZ10 2246 2338 2500 2620 3082 3179 3657 4235

XLZ05 Y - 45 45 - Y - 45 45
聯軸器規格 軸孔形式 - 主動端孔徑 主動端軸長 - 軸孔形式 - 從動端孔徑 從動端軸長
