聯 軸 器

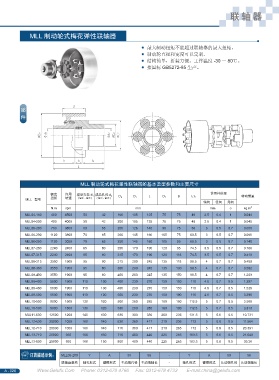

MLL 制動輪式梅花彈性聯軸器
最大制動扭矩不能超過聯軸器的最大扭矩。
●
制動輪直徑和寬度可以定制。
●
結構簡單，折裝方便。工作溫度 -30 ～ 80℃。
●
按國標 GB5272-85 生產。
●
MLL 制動輪式梅花彈性聯軸器的基本選型參數和主要尺寸
額定 許用 成品孔徑 d 1 成品孔徑 d 2 L B 許用補償量 轉動慣量
MLL 型號 扭矩 轉速 ( 最小 - 最大 ) ( 最小 - 最大 ) D H D 1 D 2 l 1 :l 2
軸向 徑向 角向
N.m rpm mm mm o kg.m 2
MLL04-160 400 4500 50 42 160 105 125 75 75 49 2.5 0.4 1 0.044
MLL04-200 400 4000 50 42 200 105 125 75 75 49 2.5 0.4 1 0.045
MLL05-200 700 3800 60 55 200 126 145 90 75 56 3 0.5 0.7 0.050
MLL06-200 1120 3800 70 65 200 145 160 105 75 60.5 3 0.5 0.7 0.060
MLL06-250 1120 3050 70 65 250 145 160 105 95 60.5 3 0.5 0.7 0.140
MLL07-250 2240 2400 85 80 250 170 190 120 95 74.5 3.5 0.5 0.7 0.166
MLL07-315 2240 2400 85 80 315 170 190 120 118 74.5 3.5 0.5 0.7 0.418
MLL08-315 3550 1900 95 80 315 200 245 135 118 98.5 4 0.7 0.7 0.459
MLL08-350 3550 1900 95 80 350 200 245 135 130 98.5 4 0.7 0.7 0.582
MLL08-400 3550 1900 95 80 400 200 245 135 150 98.5 4 0.7 0.7 1.203
MLL09-400 5600 1900 110 100 400 230 270 150 150 110 4.5 0.7 0.5 1.297
MLL09-450 5600 1900 110 100 450 230 270 150 150 110 4.5 0.7 0.5 1.525
MLL09-500 5600 1900 110 100 500 230 270 150 190 110 4.5 0.7 0.5 3.390
MLL10-500 9000 1500 130 120 500 260 285 180 190 112.5 5 0.7 0.5 3.588
MLL10-530 9000 1500 130 120 530 260 285 180 190 112.5 5 0.7 0.5 3.813
MLL11-630 12500 1200 145 130 630 300 330 200 236 131.5 5 0.8 0.5 10.731
MLL12-630 20000 1050 160 140 630 360 417 210 236 172 5 0.8 0.5 11.564
MLL12-710 20000 1050 160 140 710 360 417 210 265 172 5 0.8 0.5 20.391
MLL13-710 25000 950 160 150 710 400 440 225 265 183.5 5 0.8 0.5 21.040
MLL13-800 25000 950 160 150 800 400 440 225 265 183.5 5 0.8 0.5 39.36
MLL05-200 Y A 55 56 - Y A 50 56
聯軸器規格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長
