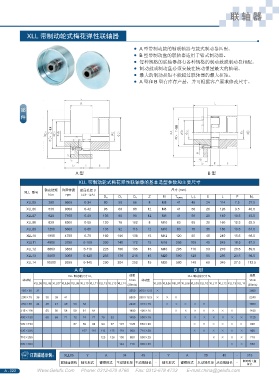

P. 21
聯 軸 器
XLL 帶制動輪式梅花彈性聯軸器
● A 型帶制動鼓的軸聯軸器與鼓式制動器匹配。
● B 型帶制動盤的聯軸器適用于鉗式制動器。
● 每種規格的聯軸器都有各種規格的制動鼓或制動盤相配。
● 制動鼓或制動盤必須安裝在轉動慣量最大的軸端。
● 最大的制動扭矩不能超過聯軸器的最大扭矩。
● A 型和 B 型有庫存產品，并可根據客戶要求修改尺寸。
A 型 B 型
XLL 帶制動輪式梅花彈性聯軸器的基本選型參數和主要尺寸
額定扭矩 許用轉速 成品孔徑 d 尺寸 (mm)
XLL 型號
N.m rpm ( 最小 - 最大 )
D H D 2 D 4 Z M T A[NM] l 1 :l 2 E L P N 2
XLL05 380 9500 0-34 80 50 66 8 M8 41 45 24 114 7.5 37.5
XLL06 530 8000 0-42 95 60 80 12 M8 41 50 26 126 9.5 40.5
XLL07 620 7100 0-48 105 68 90 12 M8 41 56 28 140 10.5 45.5
XLL08 820 6300 0-55 120 78 102 8 M10 83 65 30 160 12.5 52.5
XLL09 1250 5600 0-65 135 92 116 12 M10 83 75 35 185 13.5 61.5
XLL10 1950 4750 0-75 160 106 136 15 M12 120 85 40 210 15.5 69.5
XLL11 4800 3750 0-100 200 140 172 15 M16 295 100 45 245 18.5 81.5
XLL12 6800 3350 0-110 225 156 195 15 M16 295 110 50 270 20.5 89.5
XLL13 8000 3000 0-125 255 176 218 15 M20 580 120 55 295 23.5 96.5
XLL14 10000 2650 0-145 290 204 252 15 M20 580 140 60 340 27.5 112.5
A 型 B 型
速度 速度
XLL 制動輪尺寸 N 1 XLL 制動盤尺寸 N 2
制動鼓 1/min 制動盤 1/min
XLL05 XLL06 XLL07 XLL08 XLL09 XLL10 XLL11 XLL12 XLL13 XLL14 (30m/s) XLL05 XLL06 XLL07 XLL08 XLL09 XLL10 XLL11 XLL12 XLL13 XLL14 (30m/s)
160×60 31 3550 200×12.5 × 2800
200×75 36 38 39 41 2800 250×12.5 × × × 2240
250×95 44 46 47 49 50 52 2240 315×16 × × × × × 1800
315×118 55 56 58 59 61 64 1800 400×16 × × × × × × × 1400
400×150 68 69 71 72 74 77 79 82 1400 500×16 × × × × × × × 1120
500×190 87 89 92 94 97 101 1120 630×20 × × × × × × 900
630×236 107 110 112 115 119 900 710×20 × × × × × × 800
710×265 123 126 130 800 800×25 × × × × 710
800×300 144 710 900×25 × × 630
XLL05 Y A 34 45 - Y A 30 45 - 315
聯軸器規格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長 - 制動輪 / 盤
直徑
