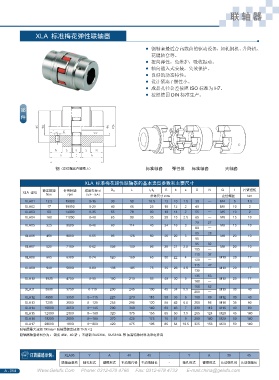

聯 軸 器

XLA 標準梅花彈性聯軸器

● 鋼軸套最適合高載荷的驅動設備，如軋鋼機、升降機、
花鍵軸套等。
● 扭向彈性，免維護，吸收振動。
● 軸向插入式安裝，失效保護。
● 良好的動態特性。
● 設計緊湊 / 慣性小。
● 成品孔徑公差按照 ISO 標準為 H7。
● 按照德國 DIN 標準生產。

鋼（定位螺絲在鍵槽上） 標準軸套 彈性體 標準軸套 大軸套

XLA 標準梅花彈性聯軸器的基本選型參數和主要尺寸
額定扭矩 許用轉速 成品孔徑 d D H L l 1 :l 2 E b s D N G t 擰緊扭矩
XLA 型號 N.m rpm ( 最小 - 最大 ) 總體尺寸 mm 定位螺絲 Nm
XLA01 12.5 19000 0-16 30 50 18.5 13 10 1.5 30 — M4 5 1.5
XLA02 17 19000 0-25 40 66 25 16 12 2 40 — M5 10 2
XLA03 60 14000 0-35 55 78 30 18 14 2 55 — M5 10 2
XLA04 160 11800 0-40 65 90 35 20 15 2.5 65 — M8 15 10
70 27
XLA05 325 9500 0-48 80 114 45 24 18 3 M8 15 10
80 —
85 28
XLA06 450 8000 0-55 95 126 50 26 20 3 M8 20 10
95 —
95 32
XLA07 525 7100 0-62 105 140 56 28 21 3.5 M8 20 10
105 —
110 37
XLA08 685 6300 0-74 120 160 65 30 22 4 M10 20 17
120 —
115 47
XLA09 940 5600 0-80 135 185 75 35 26 4.5 M10 20 17
135 —
135 53
XLA10 1920 4750 0-95 160 210 85 40 30 5 M10 25 17
160 —
160 62
XLA11 3600 3750 0-110 200 245 100 45 34 5.5 M10 30 40
200 —
XLA12 4950 3350 0—115 225 270 110 50 38 6 180 89 M12 30 40
XLA13 7200 3000 0—125 255 295 120 55 42 6.5 200 96 M16 35 80
XLA14 10000 2650 0—145 290 340 140 60 46 7 230 112 M16 40 80
XLA15 12800 2380 0—160 320 375 155 65 50 7.5 255 124 M20 45 140
XLA16 19200 2000 0—185 370 425 175 75 57 9 290 140 M20 50 140
XLA17 28000 1800 0—200 420 475 195 85 64 10.5 325 156 M20 50 140
聯軸器最大扭矩 TKmax= 聯軸器額定扭矩 TKN×2
聯軸器軸套材料分為： 鋼質 45#、40 鉻 ；不銹鋼 SUS304、SUS316L 等 如需特殊材料請來電咨詢

XLA05 Y A 45 45 - Y A 38 45
聯軸器規格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長
