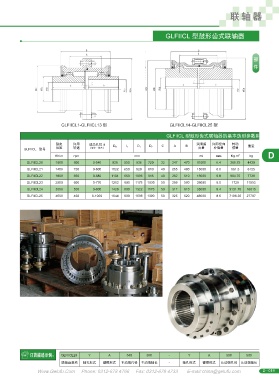

P. 18
聯 軸 器
GLFIICL 型鼓形齒式聯軸器
GLFIICL1-GLFIICL13 型 GLFIICL14-GLFIICL25 型
GLFIICL 型鼓形齒式聯軸器的基本選型參數和主要尺寸
額定 許用 成品孔徑 d C A B 潤滑脂 許用徑向 轉動 重量
扭矩 轉速 ( 最小 - 最大 ) D H l 1 D 1 D 2 容量 補償量 慣量
GLFIICL 型號
KN.m rpm mm ml mm Kg.m 2 kg D
GLFIICL20 1000 800 0-540 928 550 838 720 32 247 470 11000 6.4 360.75 4430
GLFIICL21 1400 750 0-600 1022 650 928 810 40 255 490 13000 6.6 561.5 6125
GLFIICL22 1800 650 0-680 1134 650 1036 915 40 262 510 16000 6.8 904.75 7738
GLFIICL23 2500 600 0-770 1282 800 1178 1030 50 299 580 28000 8.0 1725 11553
GLFIICL24 3550 550 0-800 1428 800 1322 1175 50 317 610 33000 8.4 3131.75 16615
GLFIICL25 4500 460 0-1000 1644 900 1538 1390 50 325 620 43000 8.5 7198.25 27797
GLFIICL20 Y A 540 550 - Y A 500 500
聯軸器規格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長
